Volt

Aile

J'ai mis des petits renforts en triangles en supplément.

et surtout j'ai mis qu'un renfort de longeron vertical
mais au milieu des longerons, ce qui est beaucoup plus solide,
et moins de poids.


Servos d'aile

je mets deux nervures espacées de la taille de mon servos doublé en épaisseur à cet endroit.
Puis des cales balsa pour emprisonner les pattes du servos. Colle époxy.

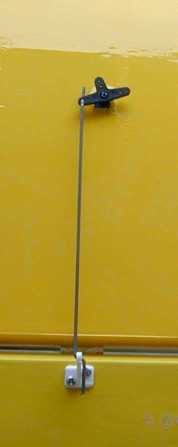

Connexion direct - réglage définitif en atelier.
Servos Voltz

Noter : J'ai mis une attache aile-aileron juste dans l'axe des efforts.



Perçage des tétons

Je l'ai fait avant de mettre le couple avant support moteur,
ceci permettant de passer les mains plus facilement pour travailler,
et ainsi avoir son foret bien horizontal.



Et voila le perçage



Reste à placer la vis de maintien de l'aile.
Rien de particulier ici.
Juste rajouté des renforts en triangle sur les deux cotés.




L'étape suivant est la mise en place de la connectique des fils des servos.

J'ai fait une connexion automatique,
avec une variante par rapport au plan dans le choix des connecteurs pour gagner du poids.

Voyons cela ici.
