Pas de difficulté pour monter les vis à billes des axes Y et X, suivez le manuel.
Par contre pour monter la vis à bille de l'axe Z, j'ai choisi une autre méthode que le manuel officiel. En effet celui-ci indique de taper au marteau pour enfiler les barres de guidage, et il faut taper assez fort, c'est prévu pour rentrer à force et ne plus bouger.
Le manuel indique de mettre des cales en bois pour amortir les chocs.
C'est probablement sans risque avec de bonnes cales, mais cela ne me plaît pas trop, donc ;

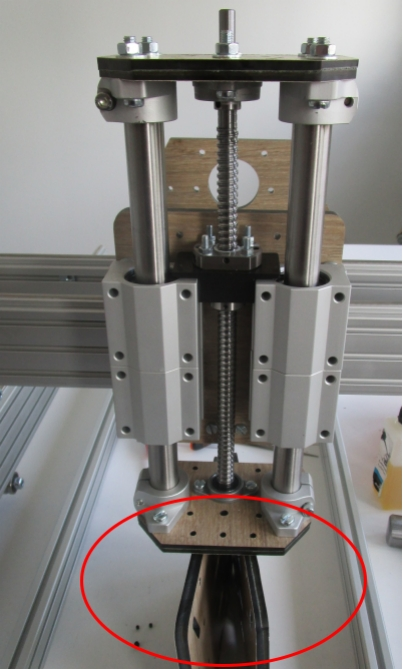

J'ai choisi de faire le montage à blanc sur mon établi. Ceci impliquera, une fois fini, de dévisser une pièce pour pouvoir installer le bloc sur la fraiseuse.
Vous faites tout le montage sur votre établi. Vérifiez que la vis à bille tourne souplement.

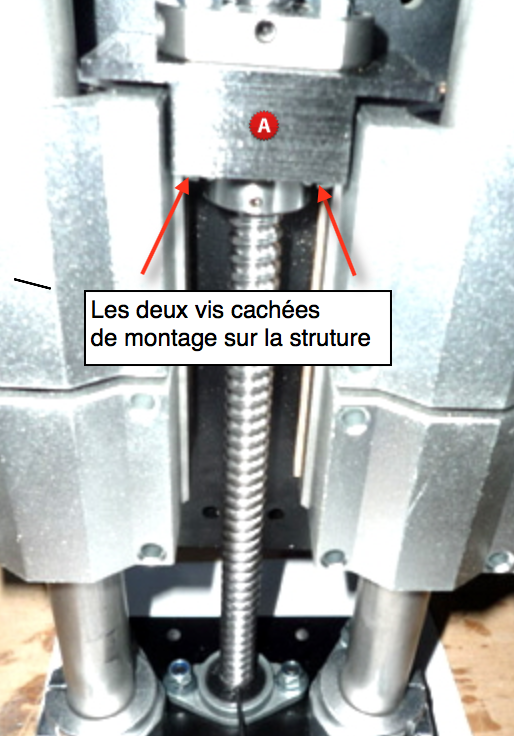

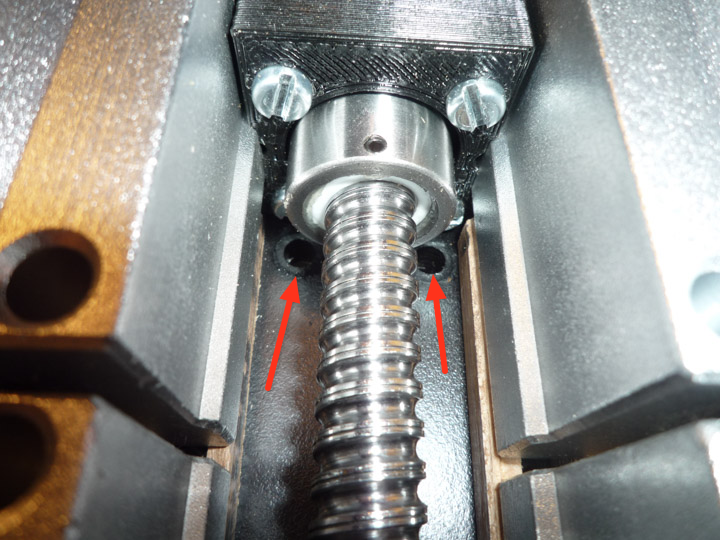

Vous dévissez la pièce "A". Tournez la vis à bille pour la faire monter et voir les deux trous pour les boulons de montage sur l'axe X.
Et vous monter le tout sur la fraiseuse, et repositionner et visser la pièce "A"

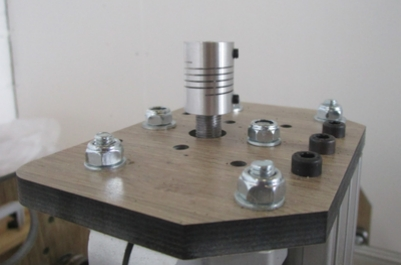

Attention, le coupleur d'axe pour l'axe Z est de diamètre 8mm. Les trois autres coupleurs sont en 10mm.

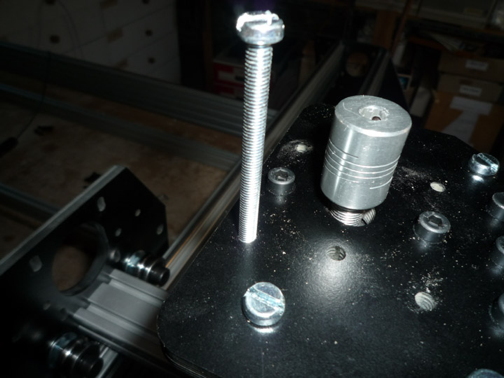

Les grandes vis qui tiennent le moteur s'auto-taraude dans le support.
Faites cet auto-taraudage sans le moteur, sinon, galère pour positionner.
Le reste du montage de l'axe Z et du moteur axe Z est facile.

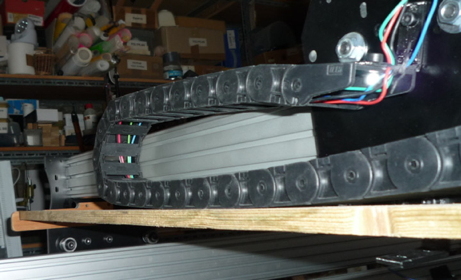

Et aucune autre difficulté à signaler sauf sur le montage de la chaîne de guidage de l'axe X.
Clairement, ce qui est proposé n'est pas suffisant.
La chaîne de guidage repose juste sur une équerre.
Un support tout le long de l'axe X est nécessaire.
