2 x petites équerres

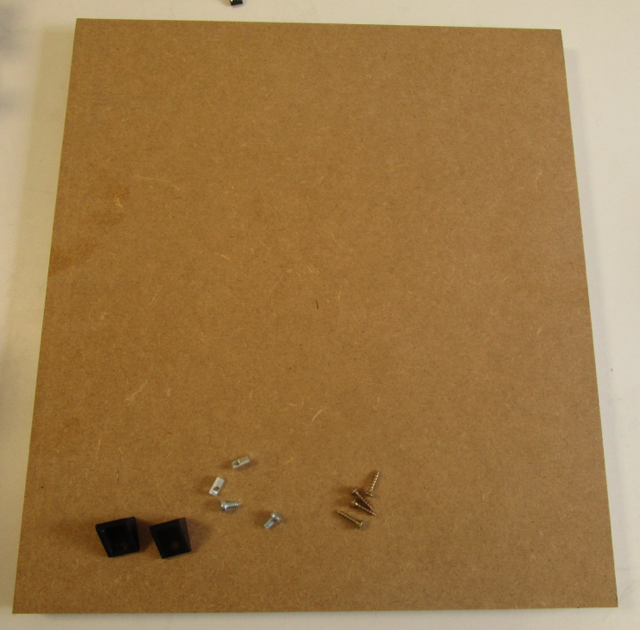

1 x plaque de médium 22mm de 550x650mm ( Europe 450x400mm | A3 550x800mm | A3+ 700x800mm) (non fournie)
Visserie
4 x vis agglo 4x20
2 x vis M5x8
2 x écrous lourds M5 (Écrou avec guide rainure).
4 x petite équerre
4 x vis M5x16 THC 4 x écrou M5
OMM290-p111-113-Image 1

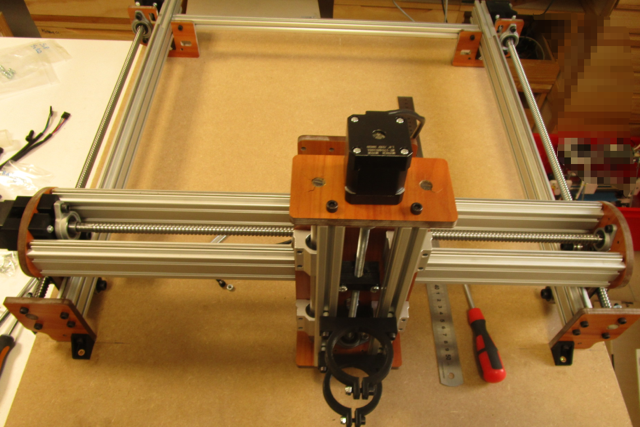

Faire une ligne à 12 cm de l’avant et placer le châssis de façon à ce que les bors internes des plaques avant soient à ~72mm des bords extérieurs du médium (châssis centré sur la plaque) placer équerre, réaliser un pré-trou à 6,35cm de chaque bord puis visser à l’aide de 2 vis agglo de 4x20.
OMM290-p111-113-Image 2
Note ce qui suit peut-être fait une fois l’électronique en place via l’interface de contrôle, surtout sur les modèles A3/A3+.

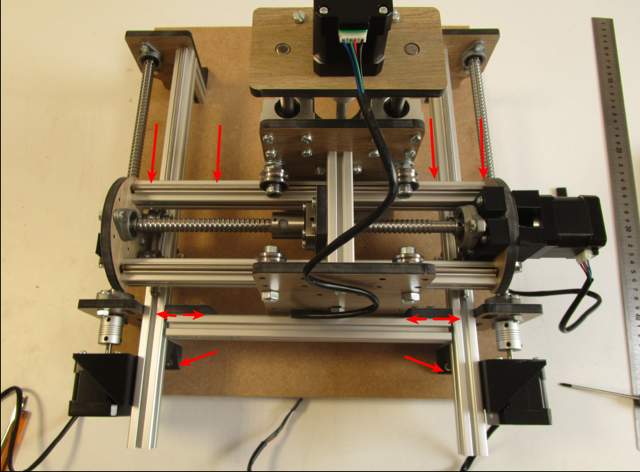

Desserer les vis du profilé transverse de 250mm qui relient les 2 plaques arrière et faire translater manuellement le chariot des X jusqu’à la position maximale arrière (MAIS SANS ALLER JUSQU’A DESENGAGER L’ECROU 1204 +++) Mettre une équerre de chaque côté à la base des profilés arrière de « pied » et visser en s’assurant que le trou soit centré à 6,35 de chaque bord et à 3cm du fond (± 1mm)
OMM290-p111-113-Image 3p113
Ensuite resserrer les vis du profilé transverse de 250mm qui relient les 2 plaques arrière.
Petit fignolage si l’on constate que l’une des vis à billes Y est plus contrainte que l’autre en rotation desserrer transitoirement les vis de fixation du KFL000 faire quelques rotations dans les 2 sens puis resserrer. Faire la même chose pour le KFL08. Ceci permet à la mécanique de prendre sa position « naturelle » sans contrainte surajoutée.
On peut faire la même chose sur le X si on le trouve plus contraint que les Y.
Calage final vérifier que la distance des écrous de Y soit la même des 2 côtés par rapport à la face avant des plaques arrières. Prendre en référence la face arrière du profilé arrière de l’axe X.
J’ai fait cette étape une fois la machine totalement montée et fonctionnelle.
J’ai desséré le profilé de l’arrière.

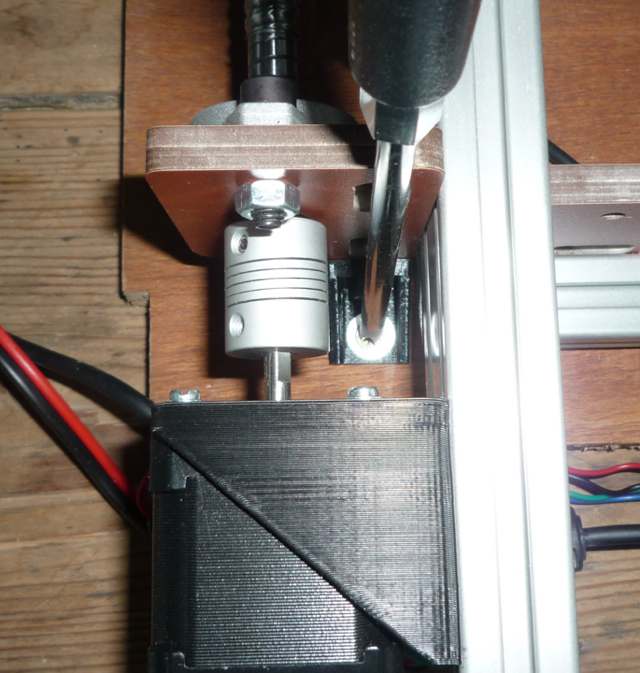

J’ai mis les chariots au point zéro par la commande $H et vissez l’arrière.
OMM292_1040728
Puis envoyé le chariot à l’avant par la commande G01 Y400 X100 F600.
J’ai vérifié les côtes. J’étais bien à 44,3mm.
Et j’ai vissé.

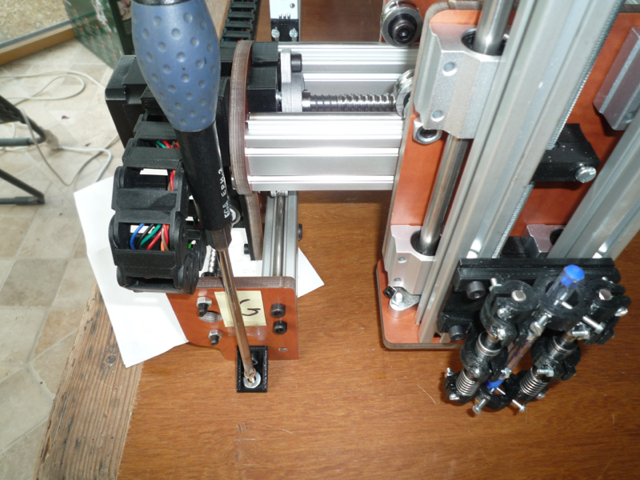

Notez : Je me suis offert le support crayon à ressorts qui n’est pas compris dans le kit.
OMM294_1040726
XXI - Montage des Endstops X et Y

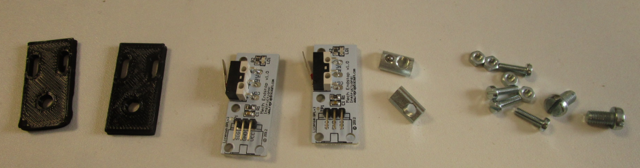

Pièces 3D
2 x support de endstop pour profilé 20x20
Pièces électroniques
2 x endstops
Visserie
4 x vis M3x10mm 4 x écrous M3
2 x vis M5x8
2 x écrous lourds M5 (Écrou avec guide rainure).
OMM300-p114-116-Image 1

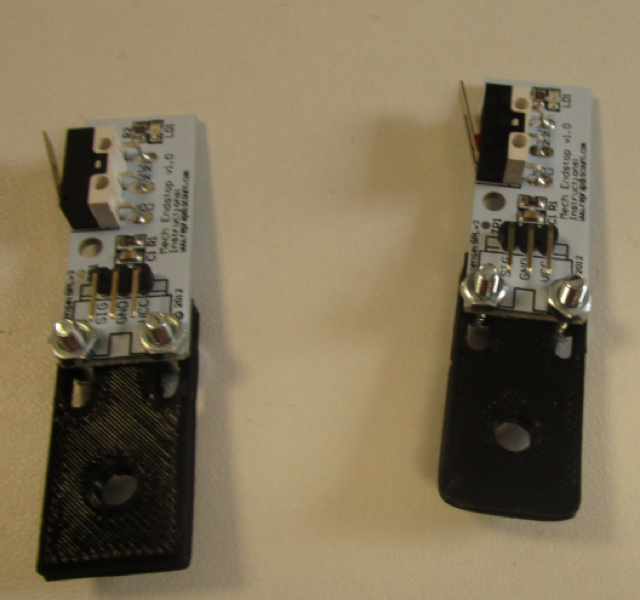

Monter les endstops sur leur support à l’aide de 2 vis M3x10mm + écrous
OMM300-p114-116-Image 2 p114

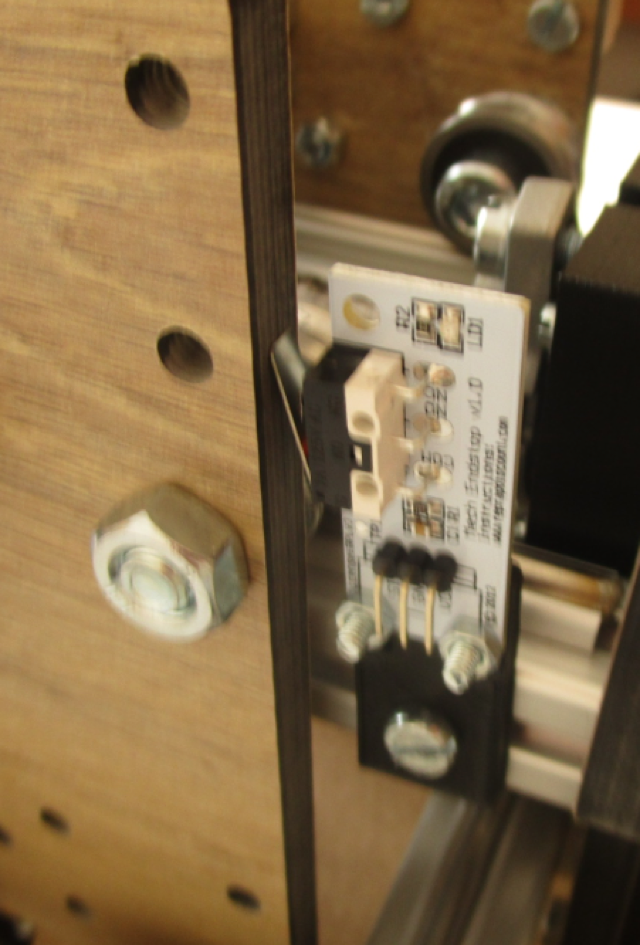

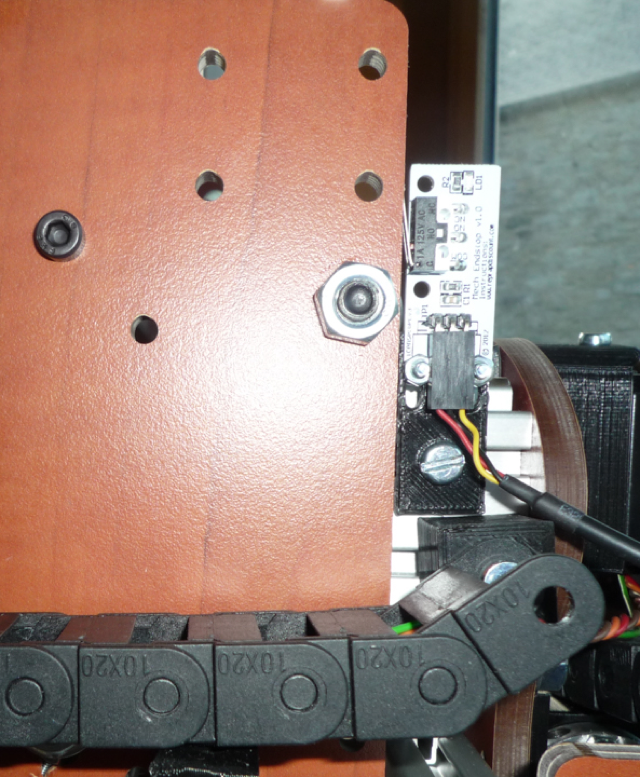

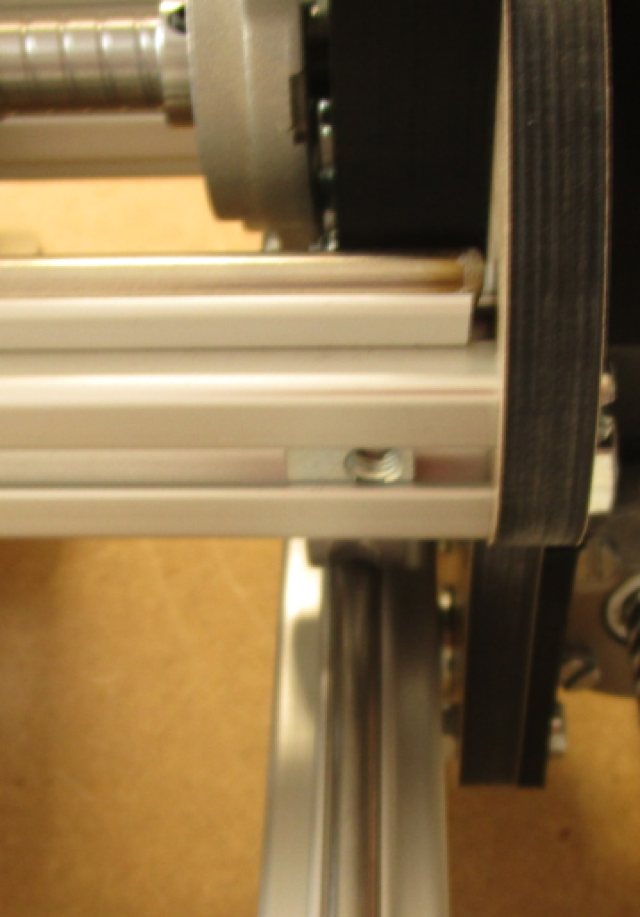

Puis fixer le endstop du X à l’arrière gauche du chariot des X
OMM300-p114-116-Image 3
Cela pique moins les yeux si la photo n’est pas flou.
OMM304_1040719

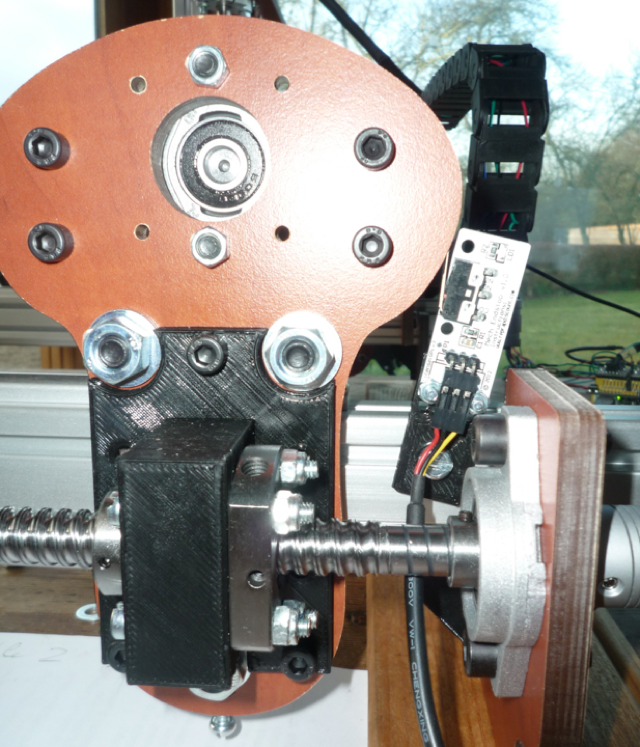

Et le enstop du Y à l’arrière droit du chariot des Y
OMM300-p117-120-Image 5
Légèrement incliner le endstop pour épouser la courbe.
Ou faites-vous un support endstop plus long.
N’essayez pas de mettre le endstop sur la rainure du bas, les têtes de vis touchent le profilé.
OMM306_1040717
XXII -Montage de la carte Arduino
XXII.1 - Matériel nécessaire

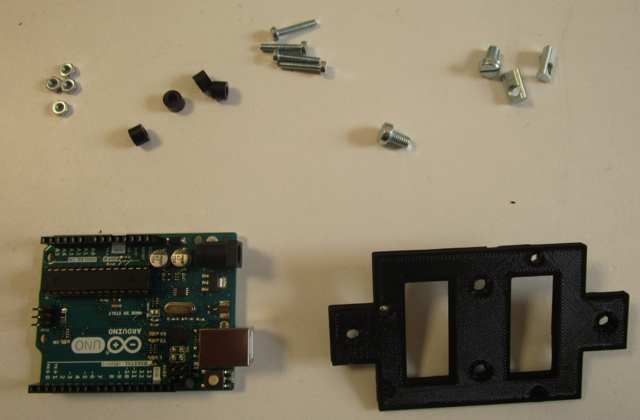

Pièces 3D
1 x support de carte Arduino
Visserie
2 x M5x8mm
2 x écrous lourds M5 (Écrou avec guide rainure).
4 x entretoises 5mm
4 x vis M3x20mm
4 x écrous M3
OMM310-p117-120-Image 2

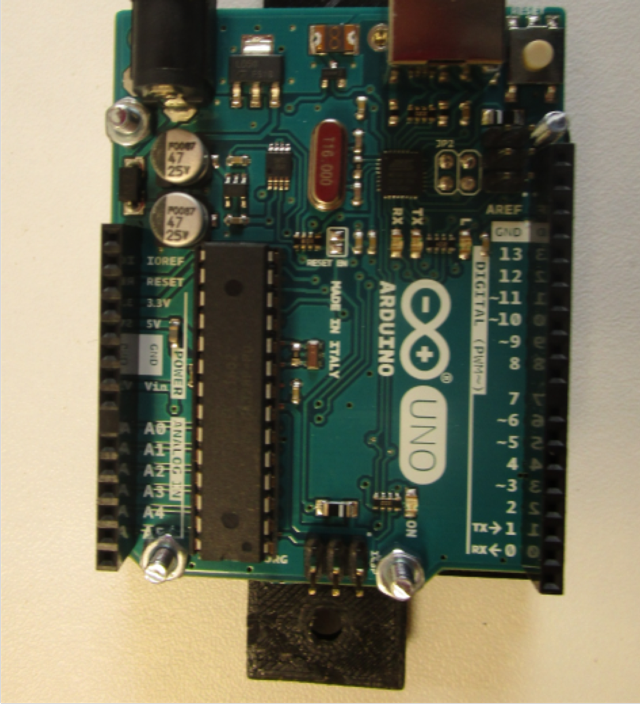

Fixer la carte Arduino sur le support à l’aide des vis M3x20 et des entretoises.
Les trous du support sont en 2mm. Il faut repercer à trois ou avoir chez soi des vis 2mm.
J’ai mis que trois vis, la quatrième touche les composants. Sur la photo officielle ci-dessous, c’est la vis sans l’écrou. (en haut à droite).
Je ne recommande pas de faire cela, car, l’entretoise s’appuie sur deux soudures.
Mettez l’entretoise décalée, pour ne pas faire plier le circuit quand vous appuierez sur le bouton rouge. (Il est jaune sur la photo, rouge sur mon circuit).
OMM310-p117-120-Image 3

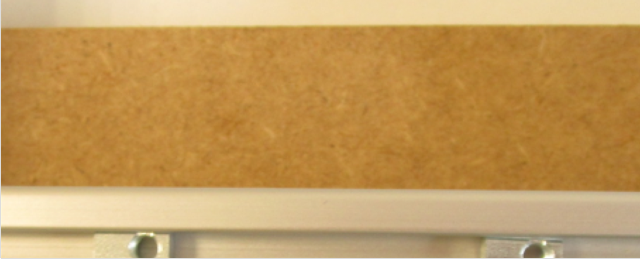

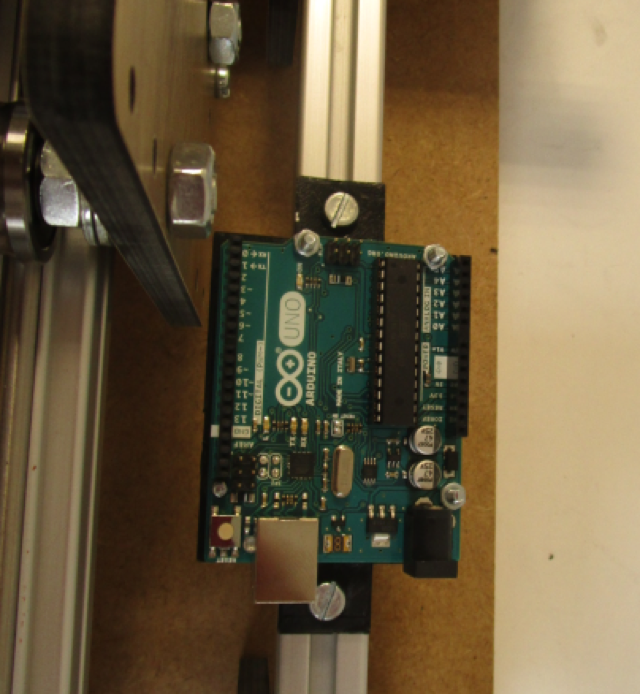

Puis la fixer sur le rail.
C’est le rail transversal à l’arrière.
OMM310-p117-120-Image 5
OMM310-p117-120-Image 4

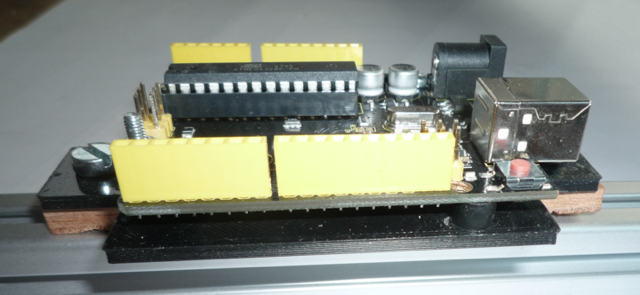

La tête de vis touche le rail. Ce n’est pas propre. J’ai mis une cale et remplacé les vis M5x8 par des M5x12.
OMM312_1040696
Et une semaine plus tard, j’ai mis la carte Arduino à part en dehors de la machine, vissée sur le martyr.
