CONSTRUCTION DU PINTO

Les Ailes

Dossier détaillé pour débutant

- Aile page 6 -

I – Supports servos

Je ne suis pas certain que je puisse conseiller ma méthode. Elle présente en fait l’inconvénient de donner un support qui fait 4mm d’épaisseur que ne traversent pas complétement les palonniers des petits servos. Je ne m’en suis rendu compte qu’à la fin et ça me posera sans doute quelques problémes pour faire en sorte que la commande d’aileron " rentre " dans l’aile. Sans doute faudra-t-il que j’agrandisse ma jolie fente.

J’ai en fait collé (Photo I45) le support en CTP prévu pour le palonnier de renvoi de commande d’aileron :

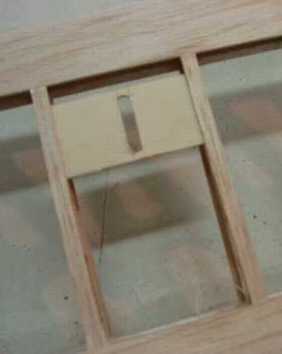

Photo - I45 support de servo

La fente pour le passage du palonnier a été faite AVANT collage du support CTP et j’ai " contrecollé " une piéce de balsa 20/10éme :

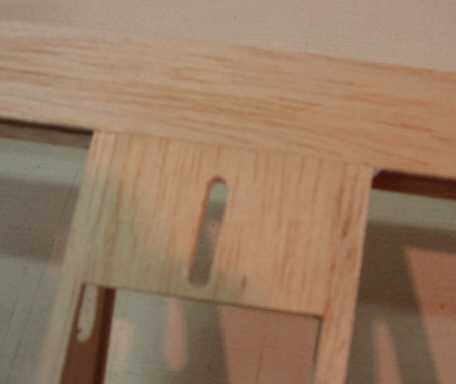

Photo - I46 coffrage du support

La fente pour le passage du palonnier a été faite APRES collage sur le support CTP en " s’appuyant " sur celle déjà découpée. On voit sur la Photo I 47 que le servo sera collé à la fois sur la nervure et sur le support ctp. Pour le moment on ne le colle pas tant que l’aile n’aura pas été poncée et enduite.


Photo - I47 essai de mise en place


J- Connexion des servos

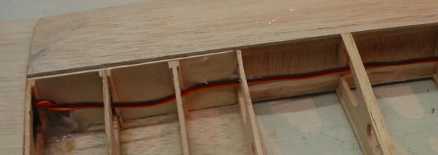

Il faut toutefois préparer la connexion des servos. Celle-ci est basée sur des rallonges de fil soudées à une prise femelle Multiplex (Phto J 48).


Photo - J48 Fils de servos

En l’occurrence cette prise est une 5 broches femelle (quatre auraient suffi , mais je n’ai trouvé que des 5 broches) La photo J 49 est floue - désolé - mais montre la prise portant ses fils soudés collée à la colle fusible contre les renforts de diédre.

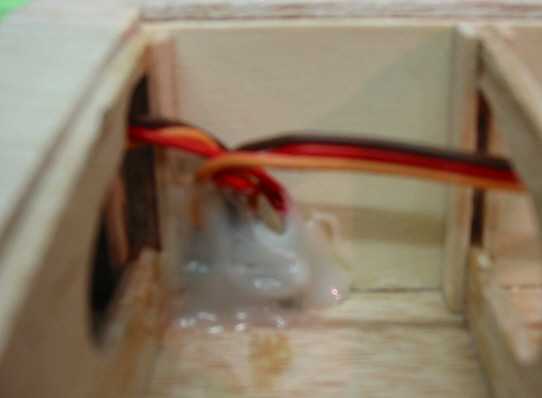

Photo - J49 prise MPX femelle

La prise passe à travers le coffrage inférieur (voir photo J52 ci-dessous). La colle fusible enveloppe les soudures pour protéger celles-ci (méthode enseignée par Pierre Rondel sur son site Planet Soaring, merci Pierre, quoi que les prises de Pierre sont beaucoup plus belles).

On peut enfin fermer le coffrage central de l’extrados (photo J50) aprés avoir fait courir les rallonges de servos le long des longerons et en se servant du pistolet encore chaud pour fixer d’une goutte de colle à chaque nervure (Photo J 51) .

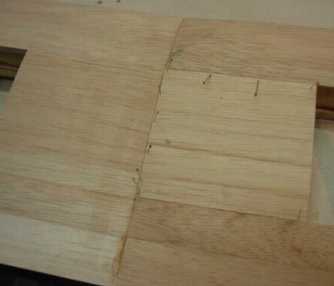

Photo - J50 on ferme ... enfin



Photo - J51 un peu de colle pour

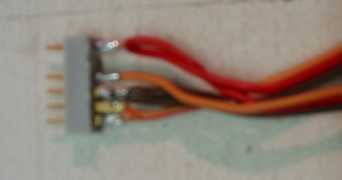

On a bien sur, réalisé la prise mâle (Photo J 52 désolé encore floue) avant de fermer ou bien à partir des notes qu’on a prises soigneusement pour que les fils " soient en face ".


Photo - J52 prise mâle équivalente NDLR : Vous avez un autre exemple sur mon Volt

Une petite simulation de branchement (Photo J 53) de cette prise et ses fils qui resteront à l’intérieur du fuselage. Il conviendra de faire un " renfort " moulé en colle fusible par la suite sur la prise afin de renforcer les soudures (mais suivez la méthode Pierre Rondel pour la " mouler ").


Photo- J53 Simulation du futur br.......

Ailerons

On va vérifier en les superposant que les deux ailerons sont de la même longueur (Photo J54).

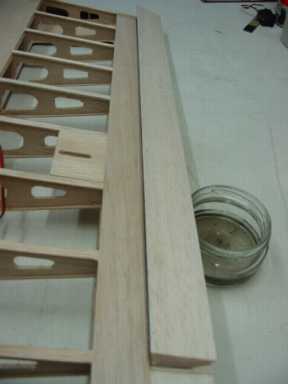

Photo - J54 égalisation longueur des ailerons

Personnellement je vais réaliser la " charniére " à l’extrados, soit par le revétement thermo-rétractable, soit par du Blenderm. J’ai donc biseauté le champ de l’aileron (Photo J 55).

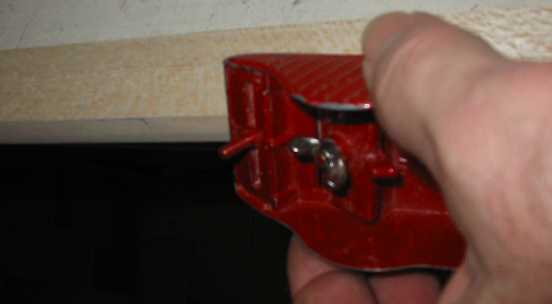

Photo - J55 biseautage aileron Et voici les ailerons terminés (Photo J 56) .

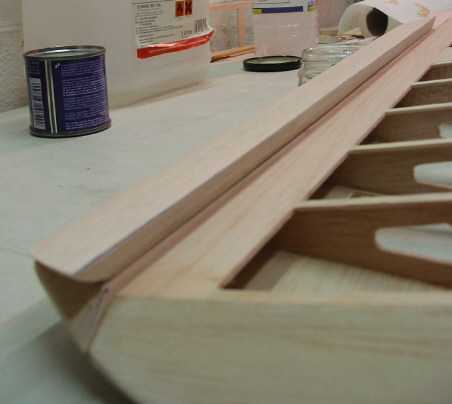

Photo - J56 ailerons finis



ET L’AILE AUSSI .. (photo J 57) quoi qu’elle ait besoin d’un bonne séance de ponçage. Si importante à mon avis que je la ferais dans mon jardin un jour de beau temps.

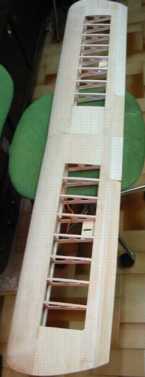

Photo - J57 finie préte à poncer


la suite - l'empennage horizontal
