Queue d'un planeur de 4m

- En trois morceaux -

Mon ami pour le vol de pente en planeur pur s’attaque à la construction d’un planeur de 4 m. Depuis toujours, il fait ces moules en bois à la lime.

Pour la queue qui sera un simple tube conique carbone, Je lui ai proposé de faire le moule en imprimante 3D.

J’ai utilisée le logiciel libre FreeCAD.

La méthode est :


Spécifications

Longueur de la queue 993mm

Diamètre des bouts 45mm et 20mm

Épaisseur de 1mm, c'est suffisamment solide.

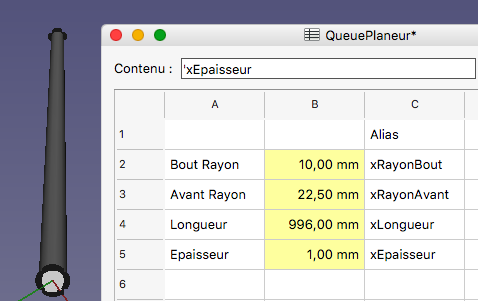

J’ai mis tout les paramètres en spreadsheet dans le but d’être adapté multi-taille facilement.


10
Photo 10

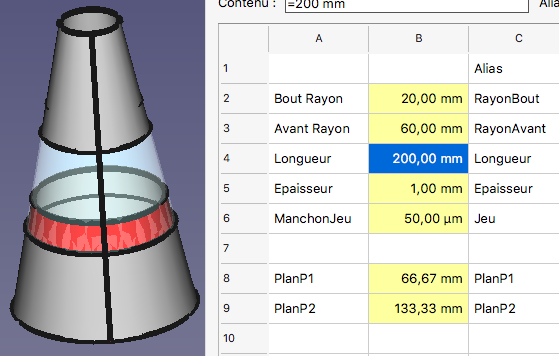

Exemple, je change la longueur et les rayons dans le spreadsheet et automatiquement la pièce est recréée à ces nouvelles dimensions.


10new



Étape I, créer le tube conique complet creux

Pour la création du plan en FreeCAD, j'ai choisi la simplicité de l’atelier « Part » pour créer le tube en deux cônes, un extérieur, l’autre intérieur. Une opération booléenne de soustraction fera le creux.

Attention, il faut indiqué un rayon, pas en diamètre.

Exemple : « Spreadsheet.xRayonAvant - Spreadsheet.xEpaisseur » pour l'intérieur.

Le « x » devant les noms d'alias permet de voir ceux de l’utilisateur directement.



11
Photo 11


Sélectionnez « Cône_Extérieur ».

Touche de sélection gardée enfoncée sélectionnez « Cône_Intérieur ».

Exécutez l’opération de soustraction. Cut Cut



Résultat

12
Photo 12




Étape II couper le tube en trois morceaux

Mon imprimante, une CR-10 Smart Pro, permet un maximum de 400mm en hauteur, donc il faut couper en trois morceaux.

La longueur de la queue de 996mm divisée par 3 donne 332mm par morceaux.

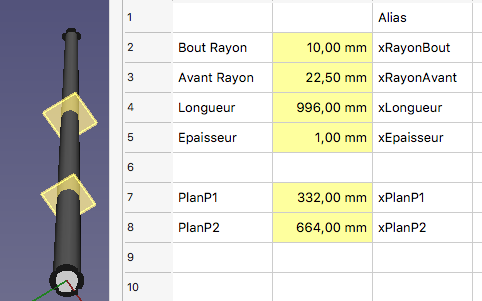

Pour cela nous allons créer deux plans de coupe.


PlanP1 à 332mm

PlanP2 à 664mm

22
Photo 22


FreeCAD réclame d'avoir un corps pour découper, pas juste le cône.

Créer le corps dans l'atelier « Part Design »



20
Photo 20


Créer les deux plans de référence en XY, icône DatumPlane de l'atelier « Part Design ».


21a
Photo 21a


Optionnellement, donnez-leur un nom représentatif.


21
Photo 21b

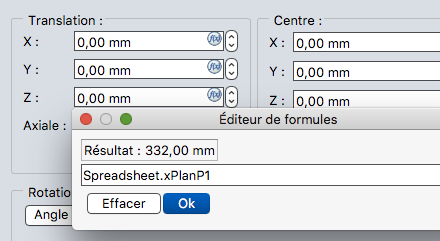

Et donnez leurs positionnement en axe Z 332 et 664.


24
Photo 24


Étape III le découpage

Sélectionnez « Cut ».

Touche de sélection gardée enfoncée sélectionnez les deux DatumPlane.


31

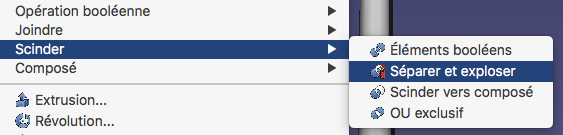

Atelier « Part » menu « Part » option « Scinder » fonction « Séparer et exploser ».


32
Photo 32

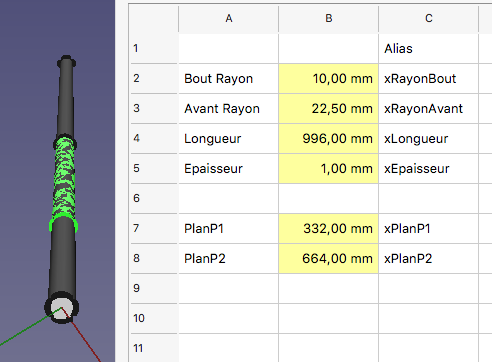

Résultat

34
Photo 34

36
Photo 36


Voilà c’est fini, oui et non, car le collage des trois parties sur 1mm ne sera pas facile, si vous en restez là.

J’ai choisi de faire des manchons plutôt que d'emboîter, car si je rate le jeu d’emboîtement, il faut refaire tout le tube, soit 10 heures d’imprimante.



La suite les manchons






Variante de la création des DatumPlanes

Glisser le « Cut » des cônes sur le « corps » pour créer la représentation du tube dans le corps.

Cela génère une « BaseFeature » représentant le « Cut ».

Sélectionné « BaseFeature » pour référencer les plans dessus (pas le corps).


26
Photo 26


Une étape de plus, mais le Cut reste visible.



La suite étude de jeu des emboîtages de la queue en trois morceaux Manchons
