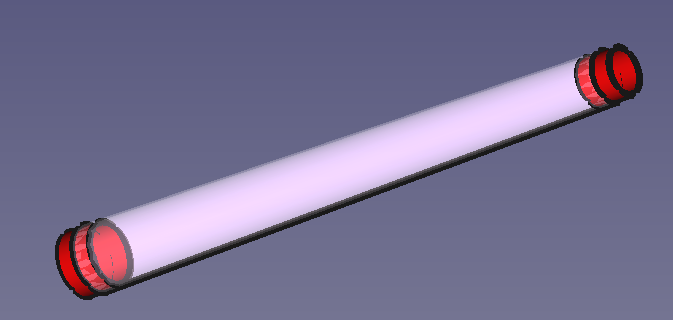

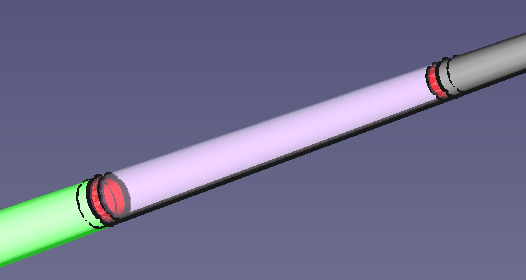

Ce que l'on veut obtenir : deux embouts qui s'emboîtent.
Dans les parties du bout.
Les manchons à 332mm et 664mm auront 20mm de longueur. La question est : quel diamètre à 322 et 342 pour celui d’axe 332 et 654 et 674 pour l’axe 664 ?
Je ne sais pas visualiser cela en FreeCAD. Je débute. Donc, j’ai fait le calcul en tableur.
Rayon petit 10mm, rayon gros 22,5,mm, longueur 996mm.
(RayonAvant-RayonBout)/996 = 0,012550mm d'ajout de rayon par millimètre de longueur.
342*0,012550=4,2921 +10mm du bout -1mm épaisseur du tube =13,2921mm

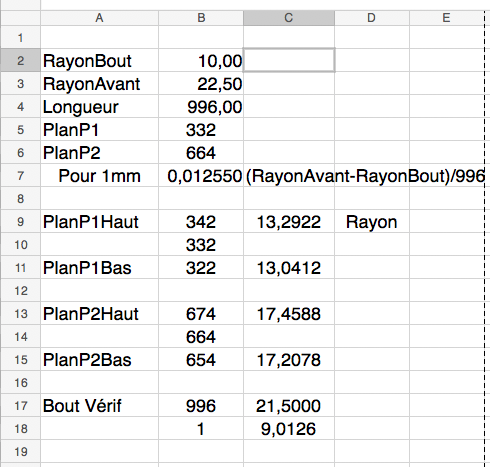

Cela donne ce tableau excel.

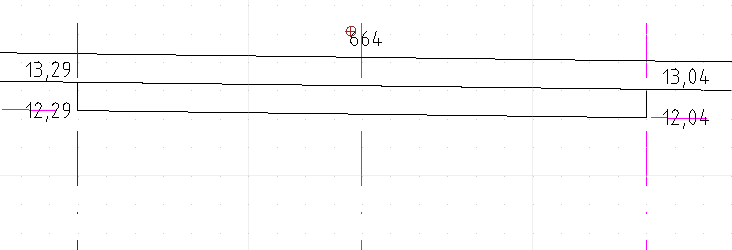

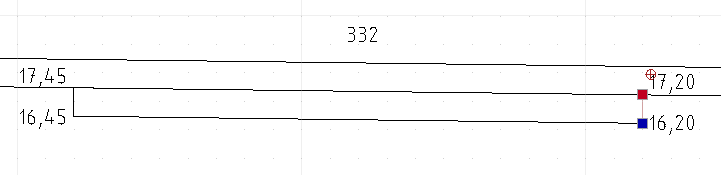

Pour le plaisir, je vérifie, en faisant le dessin en 2D avec Qcad. En fait, c'est plus rapide que le tableur.
Bonne pioche, cela donne les mêmes résultat.
Pour la programmation en FreeCAD, c'est la même chose deux cônes et soustraction.
Avec les formules du type :

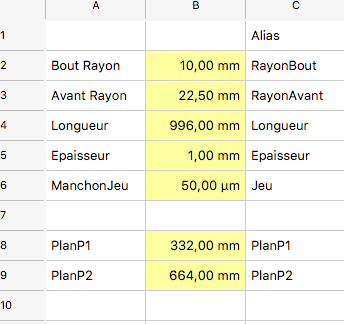

Bien sûr, vous pouvez mettre les valeurs exactes, mais vous perdez l’avantage de l’adaptation à toutes dimensions instantanées.
Il faut que cela soit serré et que le manchon sorte à une distance égale de chaque côté.
Avec un jeu de 0,2mm classique, soit 0,1mm sur le rayon cela nageait un peu, donc pas facile d'être bien rectiligne. Point fondamental pour le démoulage.
Avec zéro, ce n’était pas symétrique, l’embout sortait de 5mm d’un côté et 15mm de l’autre.
0,05mm de jeu est le mieux de tous mes essais.
