Je traite, ici, l’utilisation d’un gyroscope trois axes MicroBeast avec une radio Graupner en connexion multiplexée (un seul câble).

Il y a trois types de menus sur le MicroBeast :

• Menu Setup : Définition mécanique
• Menu Paramètre : Type de pilotage
• Menu Governor
• Menu Récepteur.

C’est ce dernier « Menu récepteur » qui permet l’adaptation du MicroBeast aux différentes marques de radio.

Notez : Dans mon texte les numéros de page entre parenthèses font référence au manuel MicroBeast.

Il faut pour une émission en multiplexé via un seul câble :

1. Définir le type d’émission sur la radio Graupner (SUMD)
2. Définir le type de réception sur le MicroBeast (SRXL)

À faire qu’une seule fois pour le MicroBeast, et une fois pour chaque nouveau modèle sur la radio.

Résumé pour une radio Graupner :

• La radio Graupner en SUMD
• MicroBeast mode SRXL - point A en rouge (Page 27)
• Câble de la voix 8 du récepteur GR16 (voie 6 pour le GR12) vers ELE/DI1 du MicroBeast.

Voyons la procédure en détail.

Réglage sur la radio Graupner

1. Faire le bind du récepteur GR12 ou GR16 sans connexion au MicroBeast sur un nouveau modèle vierge. Ne faire aucun réglage. (page 16).

   Vous devez être en standard : H1 « 1 servo », Trim à zéro, Sub-trim à zéro, Course servo à 100%, Aucun mixage, Pas et gaz linéaire -100% à +100%


2. Dans le menu « Télémétrie »

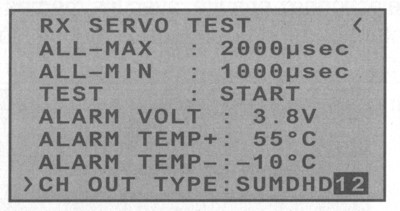

Menu « Réglage affichage » Sous-menu « Servo Test » dernière ligne « CH OUT TYPE » Mettre les trois paramètres SUMD FS 08

• SUMD pour être en mode SRXL
• FS pour failesafe ou Hd pour hold
• 08 nombres de voies à émettre pour un GR16

SUMD, hold, 12 voies pour un GR24

Menu « Rx servo » « Period » mettre 10ms si servo digital.

Détail (page 22 et 27 du manuel MicroBeast - page 251 manuel MC20).

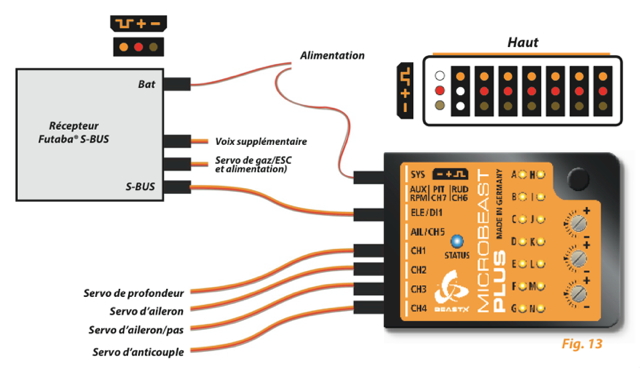

Câblage

1. Câblez un seul câble de la voix 8 du récepteur GR16 (voie 6 pour le GR12) vers ELE/DI1 du MicroBeast.
2. Alimentation sur le GR16, voie 6, pour avoir le Failsafe complet de la radio.
3. Câbler vos servos directement sur le MicroBeast :

• CH1 ELE profondeur
• CH2 Aileron (servo droit)
• CH3 Aileron Pas (servo gauche)
• CH4 Anti-couple

Réglage sur le MicroBeast

1. Débranchez le moteur
2. Ne pas mettre sous tension
3. Appuyez sur le bouton du MicroBeast
4. Gardez le bouton du MicroBeast appuyé
5. Mettre sous tension.

Vous êtes arrivé dans le « Menu récepteur » du MicroBeast la LED A clignote. (page 29-30).

Principe :

• Appuyez sur le bouton 2sec pour passer à étape suivante.
• Appui bref pour valider en final.
• Retour réglage par défaut appui long.

Vous êtes perdu, coupez l’alimentation et recommencez.

Au point A

il faut atteindre l’option SRXL

1. Appuyez sur le bouton 2 sec = Led statuts éteint
2. Appuyez sur le bouton 2sec = Led statuts violet (Spektrum)
3. Appuyez sur le bouton 2sec = Led statuts orange clignotant (Futaba)
4. Appuyez sur le bouton 2sec = Led statuts rouge = SRXL Graupner
5. Appui bref pour valider.

La Led statuts passe au bleue = signal valide et la LED B s’allume pour la suite d’affectation des voies.

Si la LED statuts ne passe pas au bleue et reste au rouge cherchez votre erreur, câble mal connecté probablement. Coupez l’alimentation et recommencez.

Au point B

Rien à faire, les voies Graupner sont reconnues automatiquement. (page 32).

Appui long pour valider et pour passer au point N.

Au point N

C’est le failsafe sur gaz seul. Manette des gaz à zéro et appui bref pour valider.

C’est fini.

Éteindre le MicroBeast, puis le rallumer, attendre le cycle d’initialisation.

Vérifiez que tous les manches font ce qu’ils doivent faire.

• Ordre à piquer --> le servo ELE monte
• Ordre à gauche --> le servo gauche descend
• Ordre à droite --> le servo droit descend
• Ordre à droite AC --> le bord de fuite vers la droite
