Alimentation fil chaud
montage rustique
Mais qui marche
Information compilée à partir des discusions sur la mailing list ElectronLibre
- Rototransfo
j'utilise depuis longtemps un rototransfo récupéré à l'époque dans mon labo.
En entrée on met du 220V, la sortie est réglable de 0 à 220V par un réhostat;
on augmente la tension jusqu'à obtenir une bonne découpe.
Je l'utilise aussi bien pour un bout de fil de quelques centimètres
(pour faire une saignée pour encastrer des fils) que pour découper des ailes
avec plus d'un mètre de fil. Par contre, je ne sais pas où on peut trouver
ça aujourd'hui et combien ça couterait (çà pèse à peu près 2Kg et c'est
essentiellement du cuivre).
Jean V
-- Tu peux trouver ça chez un dépanneur de poste de soudure, mais ça
coûte une fortune, faut même pas y penser.
Alain B
- variateur de lampe halogène
J'utilise un variateur de lampe halogène devant un transfo 220/48 et 12 volts.
En sortie mon fil de découpe, diamètre 0,3, varie de 20 à 100 cm.
Il faut compter approximativement (par expérience) une puissance de 45 w ce qui donne:
Pour 100 cm 25 v 1,8 A
Pour 50 cm il faut 18 v 2,5 A
Pour 25 cm il faut 12,5v 3,5 A
Pour 10 cm 8v 5,6 A
Il faut que la sortie du transfo puisse délivrer au moins 5 ampères.
En réglant la tension autour de ces valeurs j'obtiens des résultats
corrects sur de la mousse.
Jean C
-- J'ai fait la même chose avec un transfo (37volts). J'ai rajouté un
pont de diodes à la sortie du secondaire pour y mettre un ampèremètre
et je tourne aux alentours de 3 Ampères pour l'arc 1,20 mètre et 1,5
Ampères pour l'arc de 50 centimètres. C'est certainement le montage
le plus simple. Mais faut trouver le transfo qui va. Sinon
électronique et alim à découpage avec réglage du signal carré.
Alain B
J'utilise un variateur d'éclairage (magasin de bricolage/grande surface )qui
alimente en série une ampoule 60W/220 V et mon transformateur. Ce montage
réglable me donne toute satisfaction et permet d'alimenter différents arcs
de découpe de 20 cm à 120 cm.
J'utilise un transfo nu, bas de gamme, acheté il y a quelques années dans un
magasin d'électronique pour quelques dizaines de francs à l'époque et avec
une puissance d'environ 48VA. J'ai trois repères de base pour le
potentiomètre du variateur marqués sur le boîtier. Ces positions sont
déterminées par essais successifs une fois pour toute et correspondent aux
trois arcs que j'utilise : un arc de 110 cm pour la découpe des noyaux, un
montage semblable à une scie à chantourner mais avec un fil résistif pour
les découpes sur champ et un petit arc de 20 cm pour trancher les
emplantures ou autre petites découpes. Je trouve (pour ma part) la finesse
de réglage bien suffisante pour mon utilisation et de plus comme la lampe
est éclairée en même temps que l'alimentation du fil, on a un repère visuel
très fin par l'intensité de l'éclairage de l'ampoule. C'est bien plus facile
à utiliser qu'a expliquer ! De plus il est possible de changer la charge
disponible sur l'arc de découpe en changeant la puissance de l'ampoule mise
en série en fonction de la puissance du transfo disponible. Pour ma part, je
trouve que l'élément le plus important reste, avant l'alimentation, la
qualité du fil résistif utilisé puis la bonne combinaison entre la tension
de l'arc, la vitesse de découpe et la température du fil. Mais c'est
l'affaire de quelques essais pour trouver le bon compromis et le tour de
main. J'avais fait de nombreux essais avant avec de mauvais résultats car
j'utilisais du fil de pêche ou de la CAP et un chargeur de batterie sans
arriver à trouver le bon compromis. Depuis plus de soucis.
Christian R
- variateur électronique perso
Mon alim. est composée d'un variateur sur le primaire d'un transfo.
Elle est un peu juste pour le grand arc de ma machine mais va bien pour les petits.
Le variateur a été fait par une classe d'un lycée technique et peut
pratiquement etre mise en court-circuit sans broncher. (j'utilise des càp de
20 cm tordues pour faire mes découpes espéciales)
Patrick D

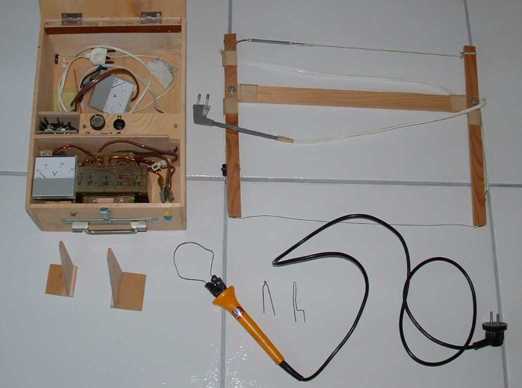

Photo de l'intallation de Patrick D

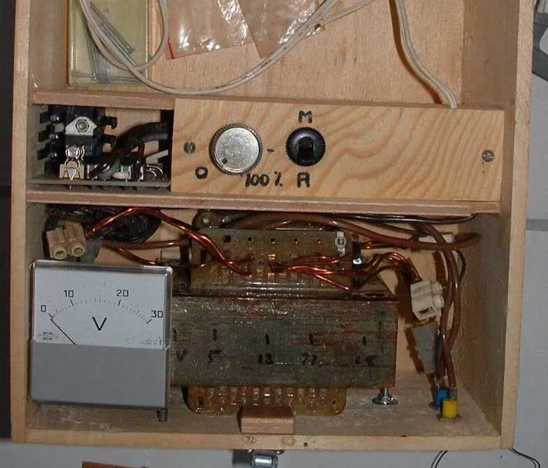

avec un variateur fait maison (voir photo ci-dessous)
visible dans la boite au milieu à gauche en noir
Très intéressant découpe ronde avec de la CAP sur les cosses d'un fer à souder.
Petit reproche Patrick, tu as mis des prises standard 220v pour les arcs
un tête en l'air peu par erreur le brancher sur le 220 EDF.
Par contre très bien le boitier en bois pour isoler le transformateur et le variateur
sur lesquels il y a du 220 volts.
Précaution impérative
Un potentiomètre controlant le variateur 220v en entrée
le contrôle de la température avec un voltmétre en sortie.
(pas de diode pas de redressement dans ce cas)
juste le transfo qui va bien.

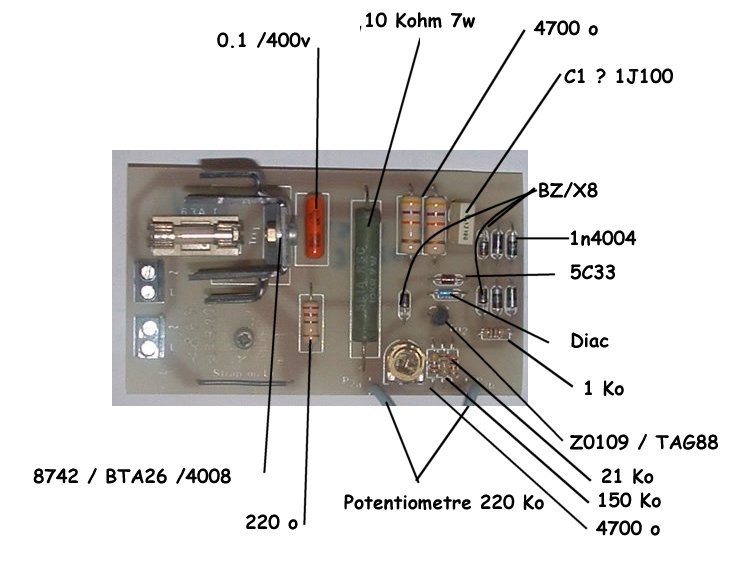

Photo des composants
Particularité du schéma : le variateur n'explose pas en cas de court circuit

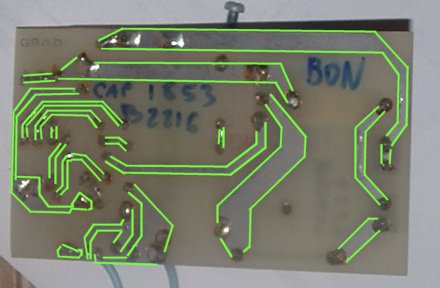

J'ai pas le typon
il faut faire avec cette photo et le tracé en vert
la taille du CI est x sur y
