Soudure d'un pack Li-Poly

Photo et texte de Marc qui test les Li-Poly - merci à lui - 19 Mars 2003

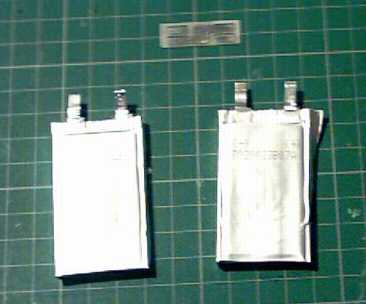

Lipo1:
Ca y est, ils sont arrivés, bien emballés, direct du Japon.
Le contenu du pack: 2 éléments 1200 mAh, et la plaque pour les assembler en série




Lipo2:
Premier réflexe, on pése: 48 gr, y compris le petit C.I.

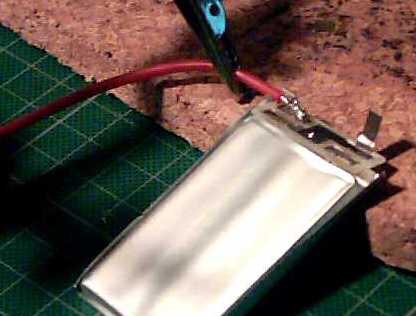

Lipo 3:
Assez tourné autour. J'ai soigneusement étamé le C.I., ainsi que le fil du positif. J'utilise du souple, silicone de 1mm.
C'est un peu riche pour des petits packs comme ça mais comme on est sensé tirer jusqu'à 6 Ah
Les pattes de éléments n&Mac176;1 sont glissées dans les fentes.
Les polarités sont indiquées sur les éléments, et sur le C.I.
Soudure avec le fer 70 W bien chaud.
Faut faire vite et la soudure mouille bien aussi le terminal qui m'inquiétait un peu.
C'est tout fin, ça ressemble à de l'aluminium, mais çà ne doit pas en être puisque çà se soude bien.

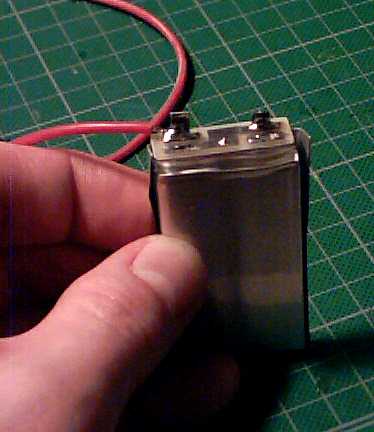

Lipo4:
Ca y est les 2 bornes du premier élément son soudées. On respire un peu.

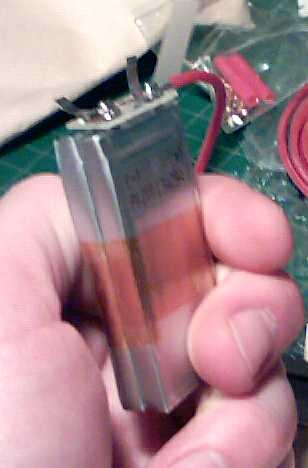

Lipo5:
Le deuxième élément est glissé soigneusement à sa place en mettant les terminaux dans les fentes. Les deux éléments s'empilent l'un sur l'autre dans le même sens et c'est le C.I. qui raccorde les + et -. Il faut faire bien attention en le mettant en place que les terminaux ne fassent pas court-circuit avec l'élément déjà soudé.
Il n'y a pas beaucoup de marge, mais en étant soigneux, pas de soucis. Le tout est immobilisé avec un tour de scotch.

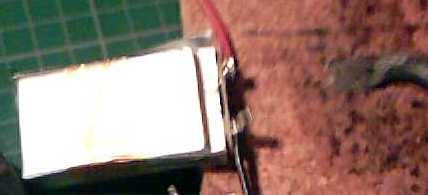

Lipo6:
Les terminaux ont été rabattus soigneusement vers le haut, et le tout est soudé en une petite pression rapide du fer,
avec un peu d'apport de soudure. Comme le +, le fil du - est soudé dans le même temps.

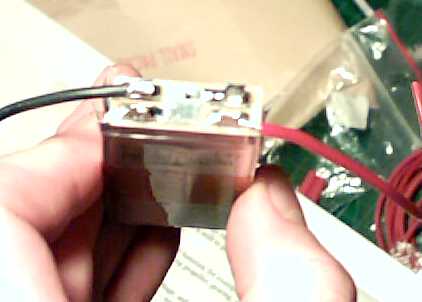

Lipo7:
Ca y est, y plus qu'à faire un peu d'enrobage et ce sera fini.

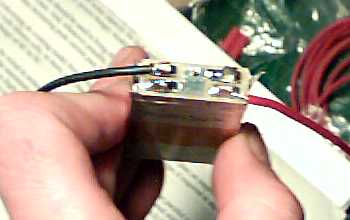

Lipo8:
Pour protéger les terminaux qui semblent le point fragile de l'accus, j'ai recouvert avec un U en plastique fin.

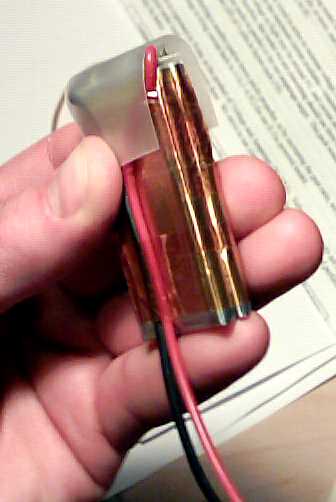

Lipo9:
Les fils sont bien immobilisés avec du scotch
pour qu'au cas où ils sont tirés de façon accidentelle, çà n'arrache pas les terminaux.
Le tout est soigneusement emballés. J'utilise du scotch Kapton.

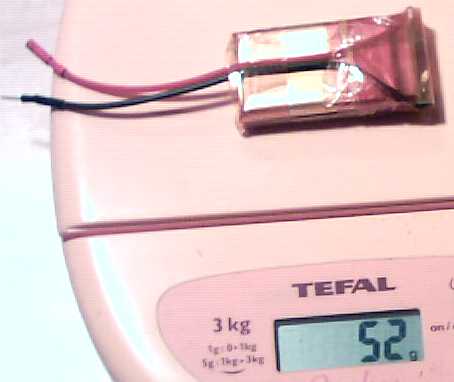

Lipo10:
Pesée finale: 52gr, avec les fils et connecteurs.





bientôt des mesures quand j'aurai de quoi charger!!!
