Extracteur de pignon

Gilles SASMAYOUX <gilles.sasmayoux@laposte.net> a créer les plans de construction d'un extracteur de pignon. Ci-joint copie de sa mail d'annonce et en téléchargement les fichiers pour vous en construire un.

To: electronlibre@ml.free.fr
Date: Sun, 25 May 2003 11:04:24 +0200
Subject: [electronlibre] Plans extracteur

Bonjour à tous,

J'ai lu sur la liste une demande à propos de plans d'extracteur de pignon de moteur électrique.
J'ai donc réalisé des plans en m'inspirant du modèle GWS, mais en ayant un corps unique avec 2 tôles d'appui pignon différentes interchangeables permettant le démontage des diamètres 1 à 3,2. Il y a aussi 5 vis poussoir différentes suivant les diamètres d'axe moteur.
Il faut bien sûr connaître un tourneur et un fraiseur pour la réalisation.

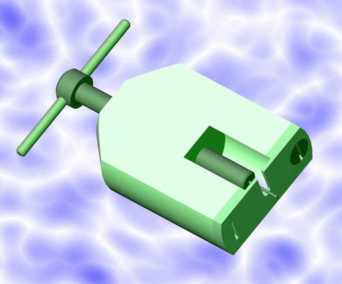

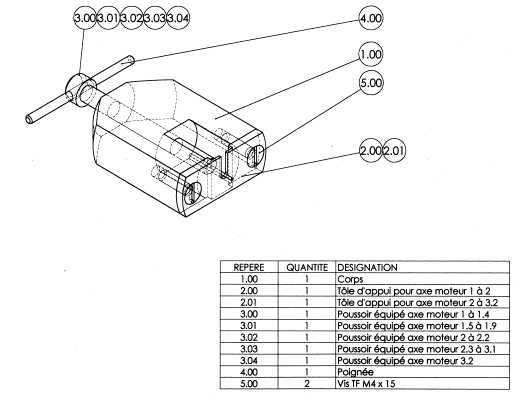

Vue réduite du fichier .bmp décrivant l'ensemble

TELECHARGEMENT

Corps   (fichier zip de 160 Ko)

Ensemble  (fichier zip de 204 Ko)

Poignée  (fichier zip de 56 Ko)

Poussoir  (fichier zip de 104 Ko)

Tole-appui  (fichier zip de 152 Ko)
