La broche standard de 135W proposé par OMM est une broche à balais très bruyante. Le port d'un casque anti-bruit est impératif.
Elle coûte 20€ sur amazon.
D'autre part, son montage est pénible à cause d'une erreur de design, les deux supports ne sont pas assez larges. Voir, les détails de ce problème ici à Pb support broche.
J'ai donc décidé d'acheter une broche de meilleurs qualité, qui elle, pour mes travaux modéliste, est quasi silencieuse, plus besoin de casque.
Je vous recommande fortement de prendre cette option dés le départ. Elle coûte plus cher, 70€, mais vous économisez 20€ d'achat de la broche 135W et 12€ d'achat d'un casque anti-bruit.

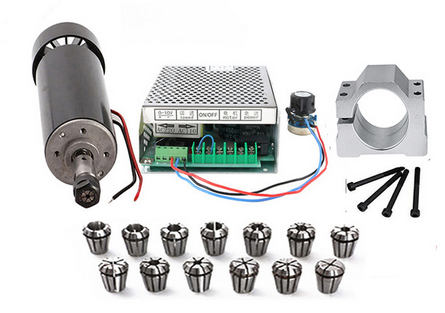

J'ai acheté cette Broche TwoWin 500W payé 66€ avec le coupon premier achat. Vendeur chinois avec une semaine de délai de livraison. (La même 105€ chez Amazon).
La broche seul, sans l'électronique, ni le collier est à 40€.

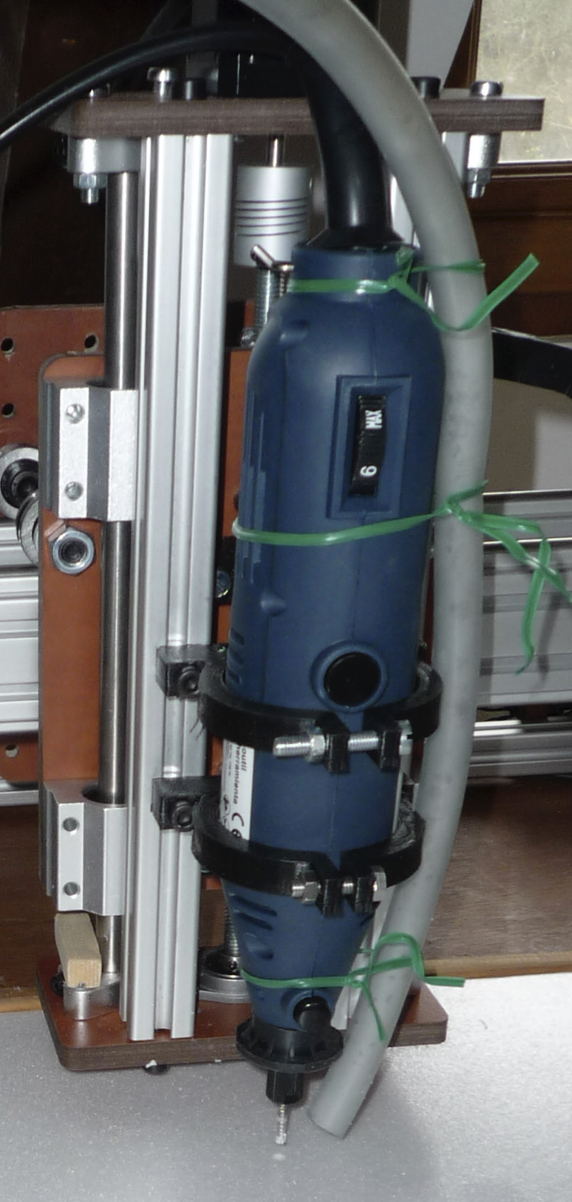

Elle est plus lourde 890g contre 700g la 135W et en plus 241g pour le collier en aluminium.
Je n'ai eu aucun problème à cause de ce surpoids. D'autres personnes que moi l'utilisent. Voir ici sur le site metabricoleur dans le sujet premier test de CamBam.
À l'usage, j'ai eu le plaisir de quelques avantages supplémentaires comme :
Par contre, il n'y a aucune notice avec le colis.

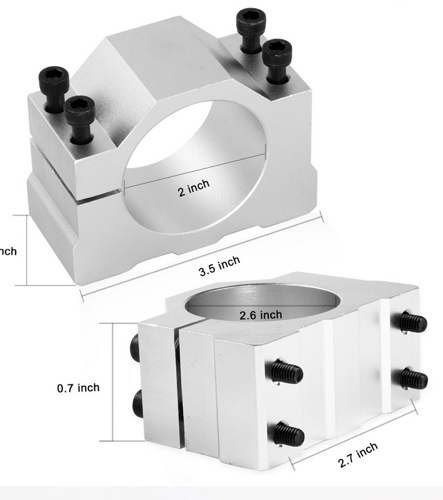

Attention, le modèle que j'ai reçu n'a pas les mêmes côtes, pour l'écartement des boulons, que celles décrites sur le site, (sur le site 2,7inch x 0,7inch = 68,58 x 17,78mm - faux j'ai 71,12 x 21,32).
Attendez de recevoir votre broche avant de créer votre support.

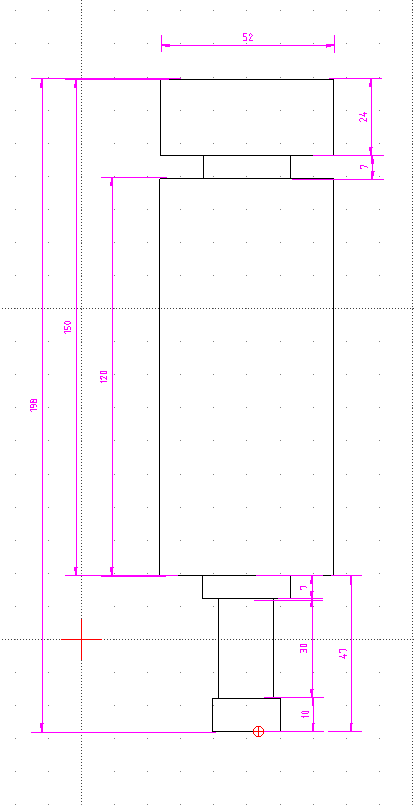

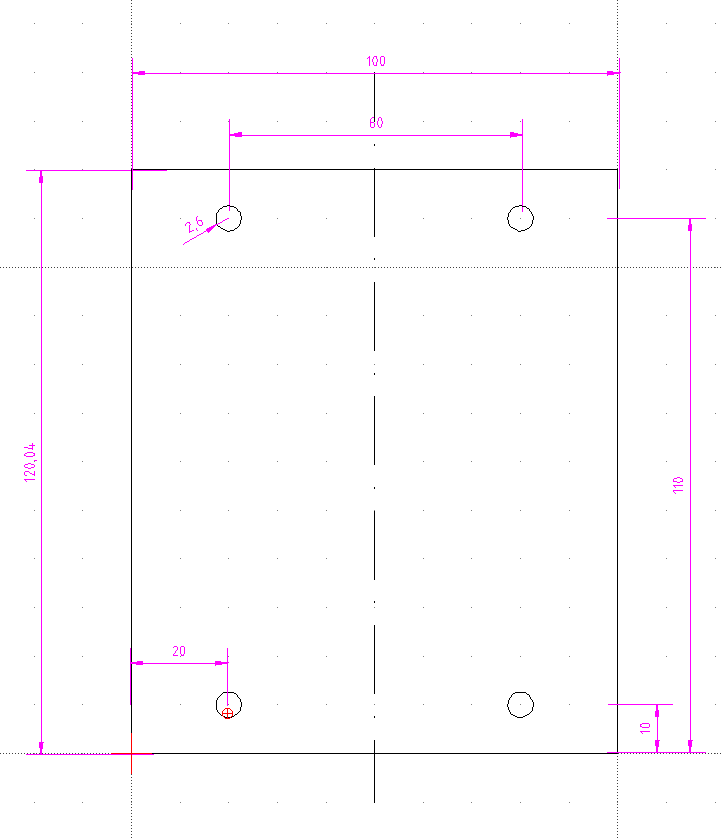

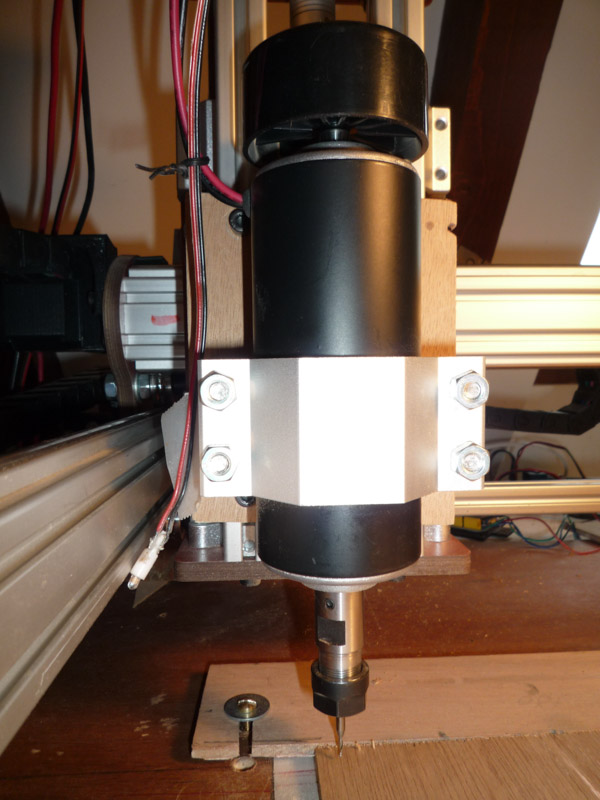

Le mien pour les côtes d'axe du montage sur l'OMM+.

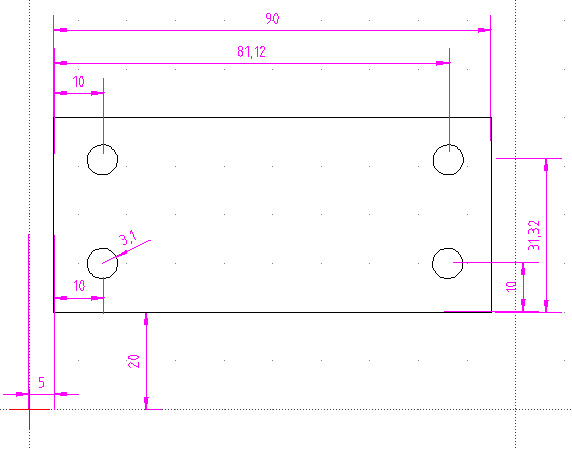

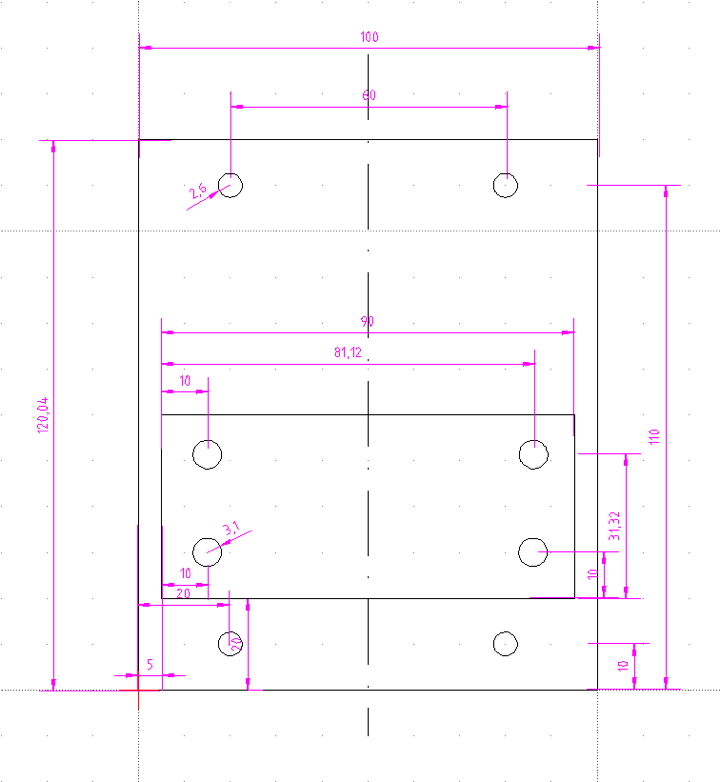

Complet avec les trous du collier.
En téléchargement les Fichiers dxf & CamBam le fichier dxf & CamBam superpose les trois schémas en un seul par calques.
Rappel : Ce moteur fonctionne en courant continu haché par de l'électronique pour faire tourner à la bonne vitesse. Il faut donc un circuit électronique spécifique. PS : je ne suis pas assez connaisseur en électronique pour définir comment le contrôle de vitesse est fait.

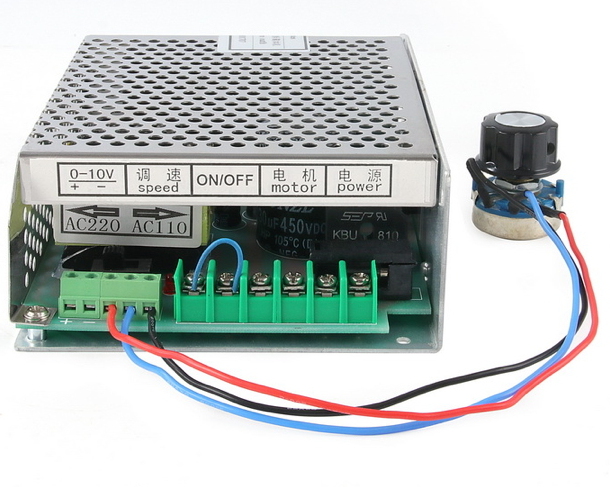

Il y a un switch noir, non visible sur la photo, pour le choix 110v ou 220v. Il est derrière le bornier cinq connecteurs du potentiomètre. La photo est assez trompeuse, ouvrant à l'interprétation que le choix du 220v est sur le bornier ?
J'avais déjà fait cela avec la broche 135W voir On-OffBroche. Le circuit ayant un double relais, j'ai eu juste à relier le on/off au relais ouvert au repos du deuxième relais INT2.
Et déclencher le deuxième relais avec le même 5v que le déclenchement du premier relais.
Pour cela le "+" fil rouge à gauche, et les deux fils noir ensemble commandant INT1 et INT2.

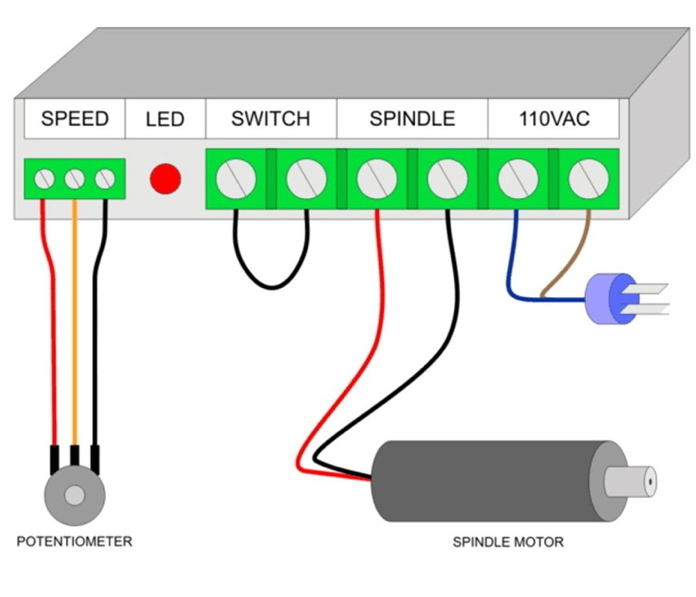

Le gros fil blanc fait l'aller-retour vers les bornes SWITCH du boîtier de commande de la broche.
Les gros câbles marron déclenchent l'aspirateur.

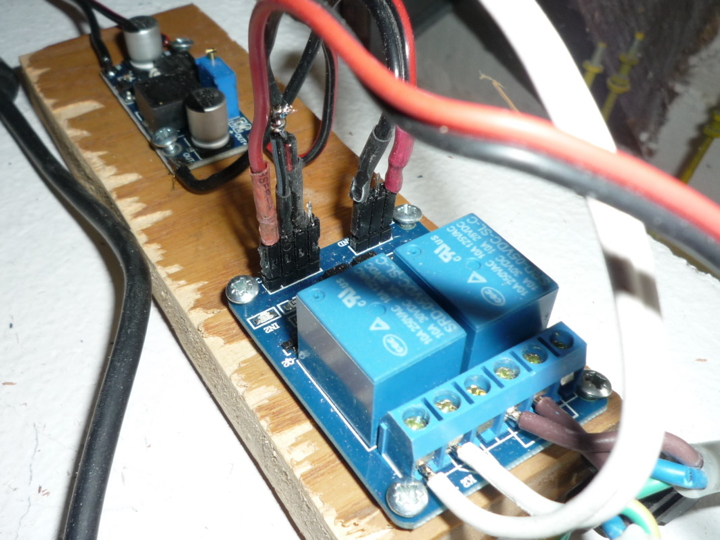

Le circuit dans le fond passe le 12v de l'alimentation Arduino en 5v pour les relais. C'est un convertisseur abaisseur DC-DC 3.0-40V à 1.5-35V. Il n'est pas vendu à l'unité, 6 Modules pour 12,99€
Il reste à remonter le tuyau aspirateur et l'éclairage de la fraise.
En attendant, j'ai fait une nouvelle oeuvre pour mon facteur.
