Le Zeus2500, de 2,5m d'envergure, que j'ai acheté d'occasion a des Corona DS-239MG. Ce sont des ultra-plats, 4Kg sous 4,8v. J'ai pris les mêmes pour le Mini Graphite de 1,90m d'envergure.

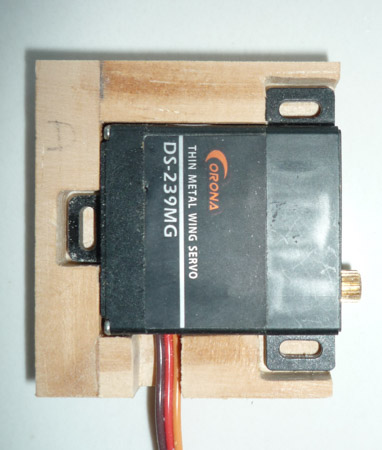

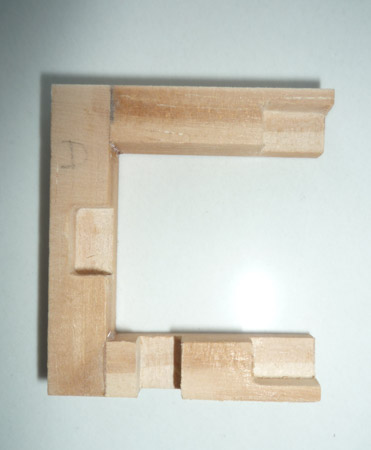

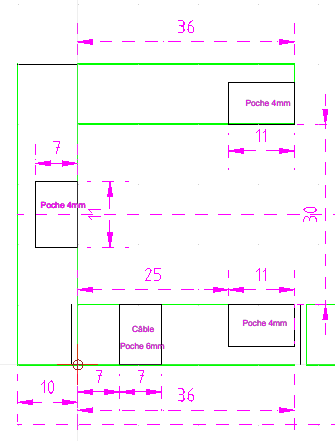

J'ai fait en fraiseuse numérique des supports pour pouvoir démonter les servos.
Pour le passage des servos, j'ai dû limer deux encoches.

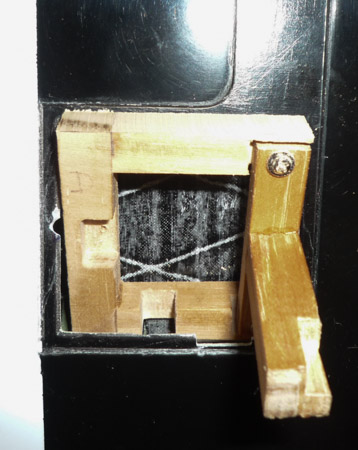

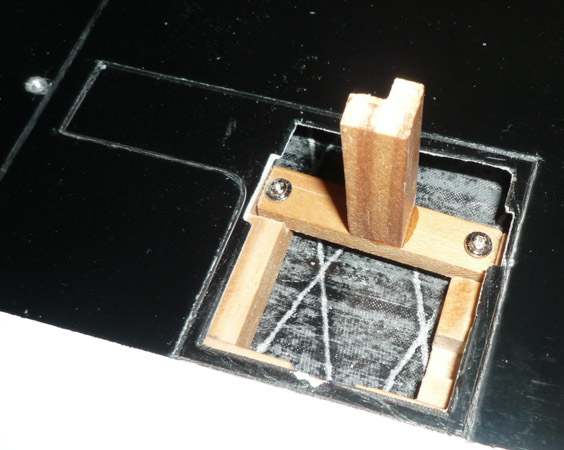

Au collage pour le positionnement, c'était impossible de glisser les doigts, j'ai fait un "T" en bois vissé à la place du servos.

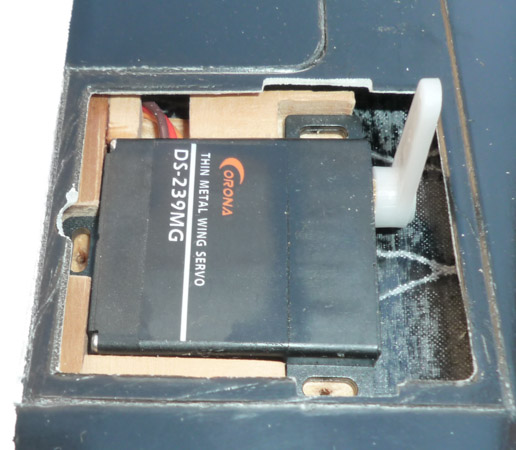

Il faut passer en biais en glissant une partie sous l'aile vers soi.
Puis glisser le tout vers la gauche, jusqu'à ce que le trou pour la vis soit au-dessus de l'encoche pour le passage du tournevis.

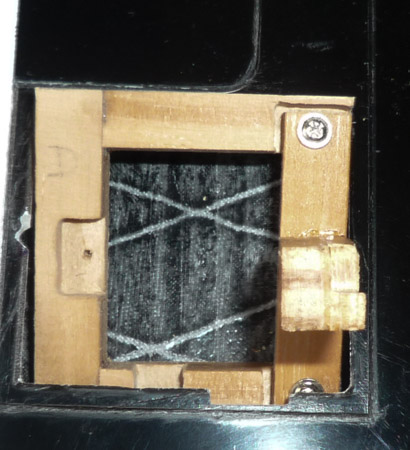

Pour le collage des supports bois, j'ai fait à la résine deux composants.

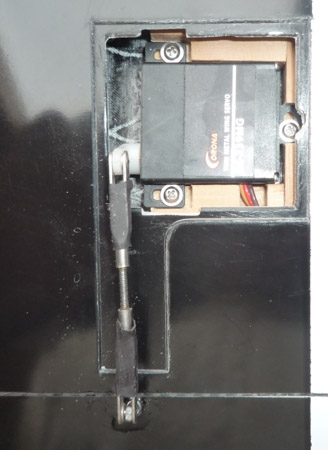

Le servo en position.

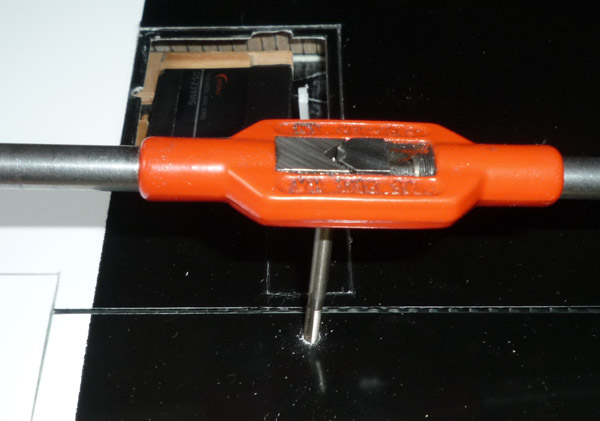

Petit souci, j'ai dû tarauder un chouia plus grand. Le téton de pouvais pas se visser.

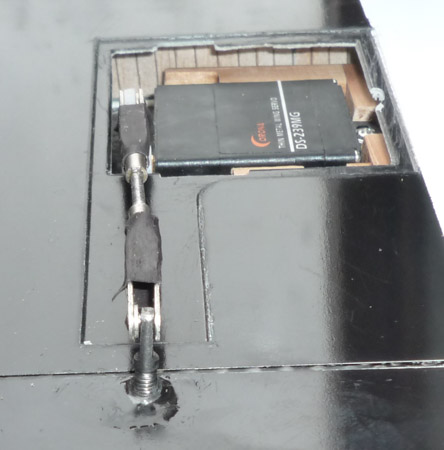

À étudier, j'ai choisi de ne pas faire dépasser le téton de l'autre côté, donc il n'est pas visé à fond. Cela implique un peu moins de débattement. J'ai 15mm.

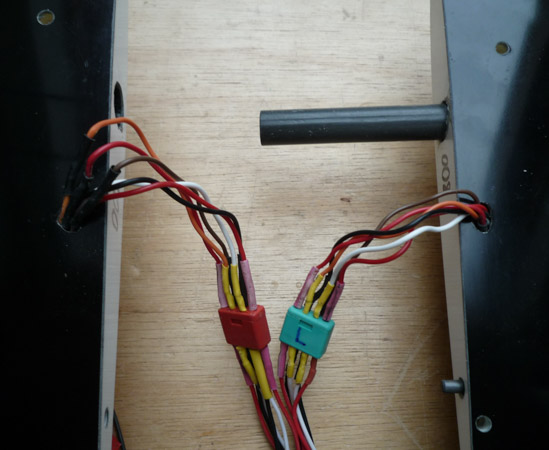

Pour la connexion au récepteur, j’ai pris des connecteurs types multiplex. Il faut un fer à souder fin et un peu d’entraînement. Notez les deux couleurs pour le pas inverser l’aile gauche et droite.
Notez l’emplacement où j’ai percé l’aile pour passer les câbles.
