Soit, un iMac20 de 2007 réérence iMac5.1, core 2 duo, 2.16GHz, 32bits, 3Giga de RAM, écran mat 20".
Pour remplacer le disque dur par un SSD, il existe de bonnes vidéos pour le faire, mais uniquement en anglais. Pour ceux qui ne sont pas à l'aise avec la langue et l'accent américain, je vous fait un descriptif en français avec de nombreuse photos.

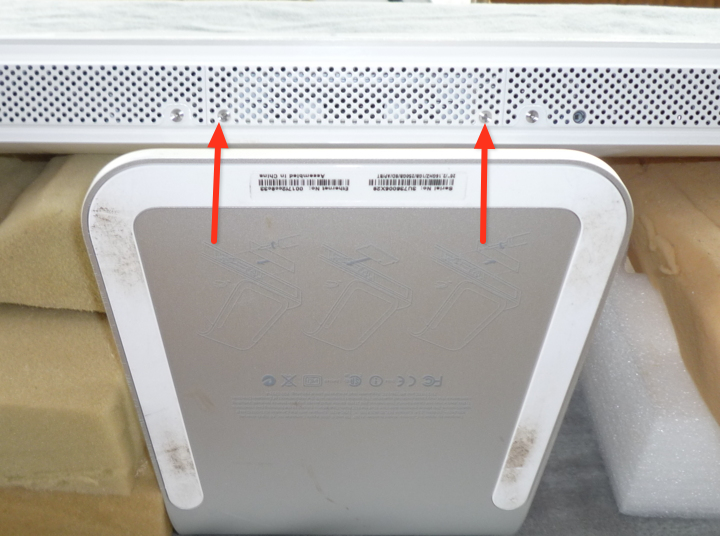

Je ne pense pas que ce soit absolument nécessaire. Cela donne de la place pour les doigts pour soulever le cadre. À vous de voir.

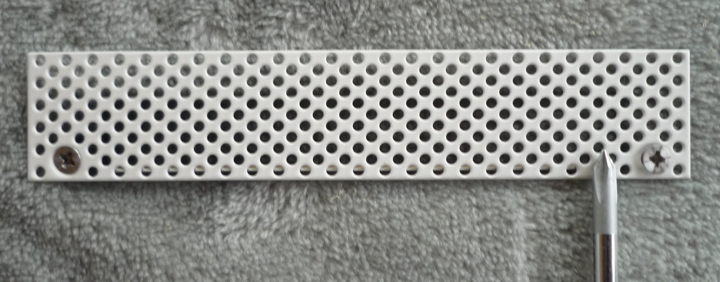

Il vous faut un tournevis Philips petite taille.

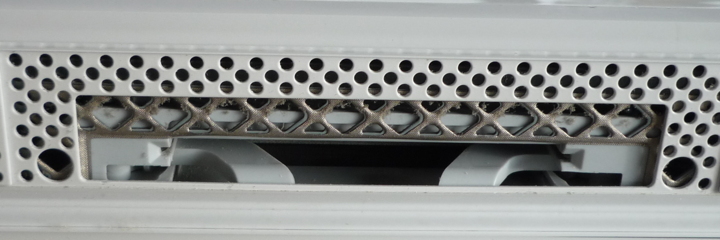

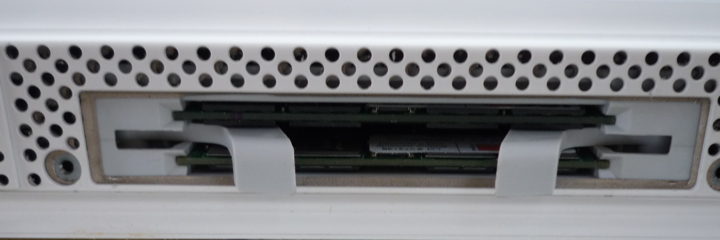

Il faut écarter les deux pattes qui bloquent les barrettes mémoires. Le serrage est ferme, forcer un peu.

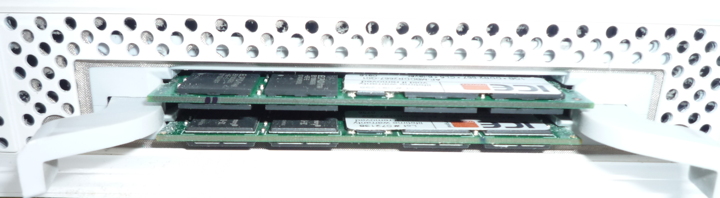

Les barrettes sortent du logement.
Enlevez les barrettes sans toucher aux connecteurs.

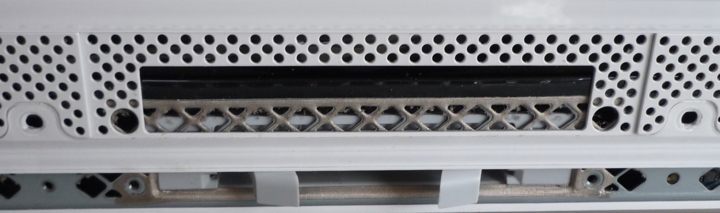

Et enfoncez les pattes dans le logement. Elles ne doivent pas dépasser.

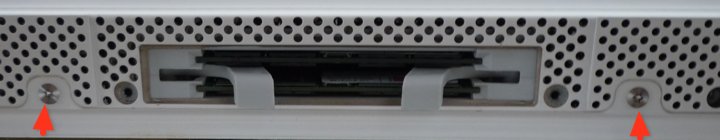

Dévissez les quatre vis torx avec un tournevis T8.
Soulever le bas en vérifiant que les pattes passent bien derrière le plastique.
Assurez vous que vous avez assez d'espace sur votre table pour basculer le cadre de l'écran.

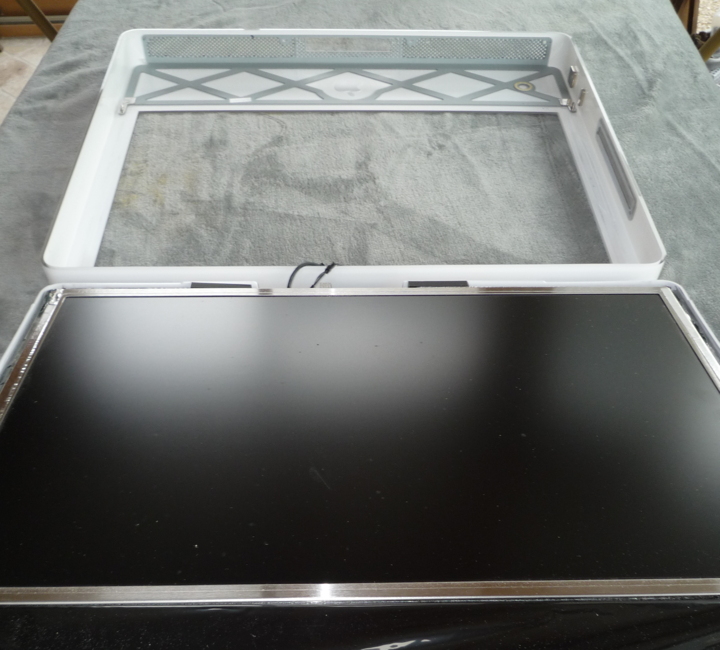

La position finale du cadre sera celle-ci, sinon vous allez endommager les câbles de la webcam. Ils sont très courts.
Pour cela, soulevez le cadre à partir du bas en allant vers le haut de l'écran.
Vous entendrez en soulevant des bruits d’arrachage. C'est normal.
En haut de l'écran, soulevez le cadre de quelques centimètres maximum, sinon vous allez endommager les câbles de la webcam.

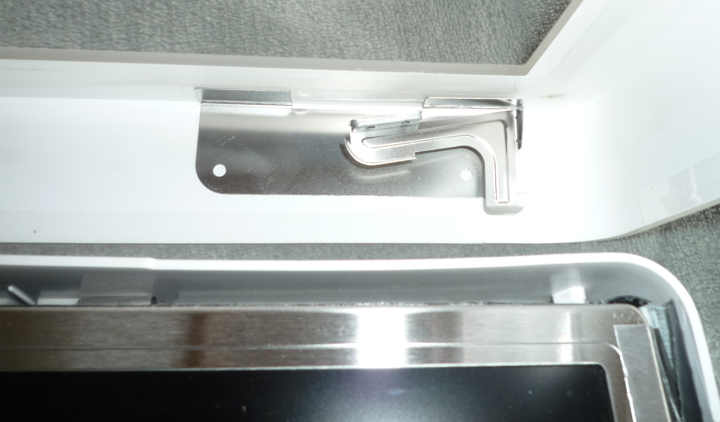

De chaque côté, il y a un ergo de maintient à décrocher.

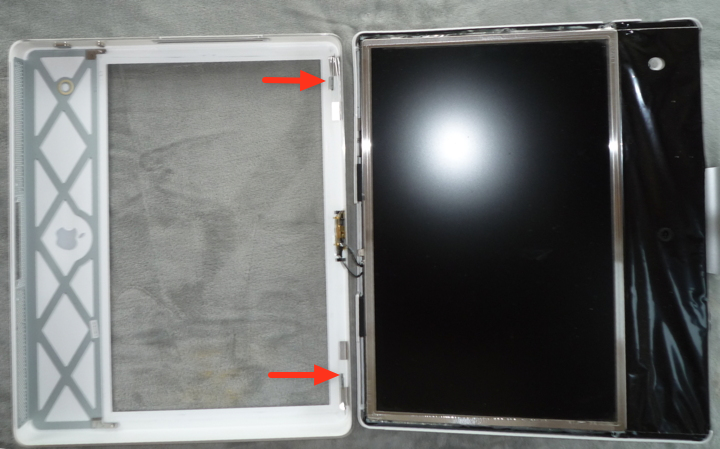

Sur cette photo, les deux ergos, flèches rouges, et la position du cadre, très proche du corps de l'iMac, pour ne pas tirer sur les câbles, sont bien visibles.

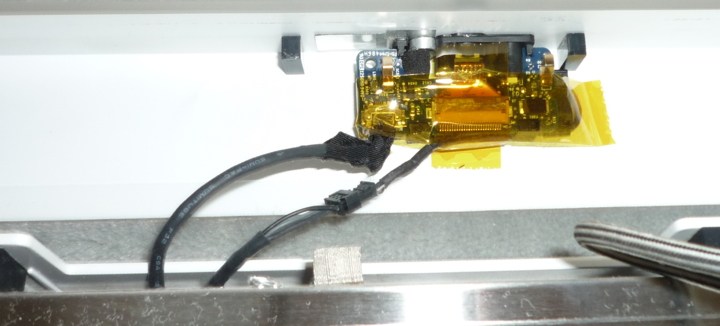

Vu de près des câbles et de la webcam fragile.

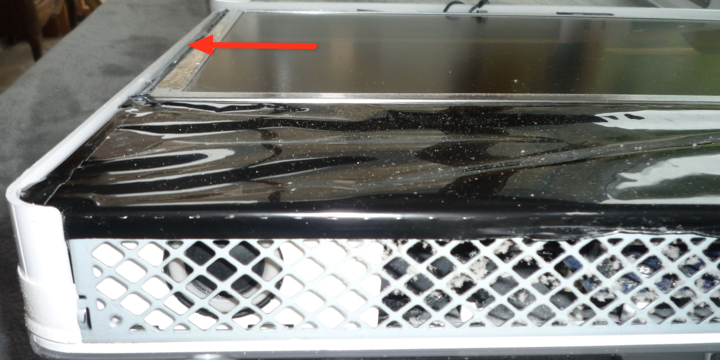

C'est la grande surface visible sur la photo et aussi tout le pourtour de l'écran (flèche rouge).
Soulevez doucement, pour ne pas déchirer et pouvoir le remettre au remontage. Faites-le à la main sans outil.

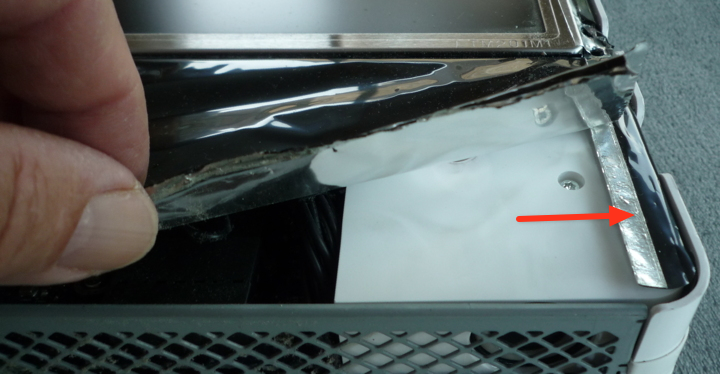

Un peu plus difficile, il faut séparer le film noir du collant blanc.
Il faut laisser le quatrième bord collé à l'écran.
Beaucoup plus difficile, car il se déchire facilement, il faut décoller le pourtour pour dégager l'écran et voir les quatre vis torx qui maintiennent l'écran.

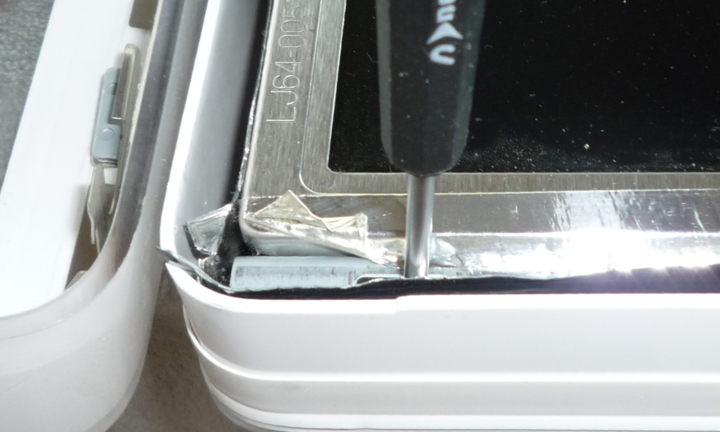

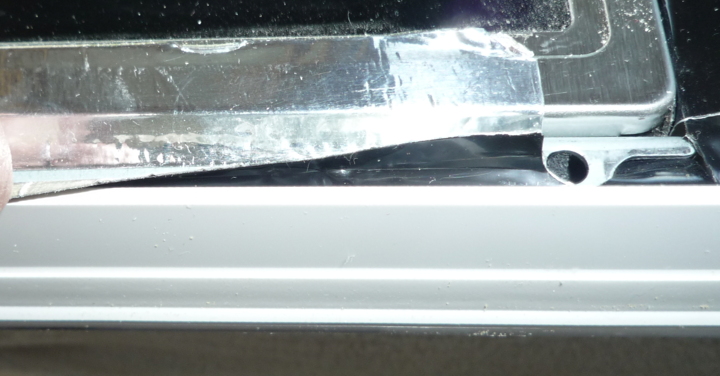

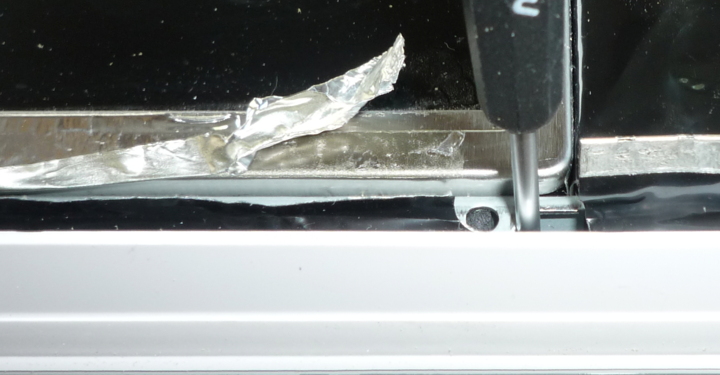

Le tournevis donne la position de la vis. Elle est petite et tout au fond.
Idem, position de la vis à droite. Notez, je n'ai pas réussi à décoller sans arracher.

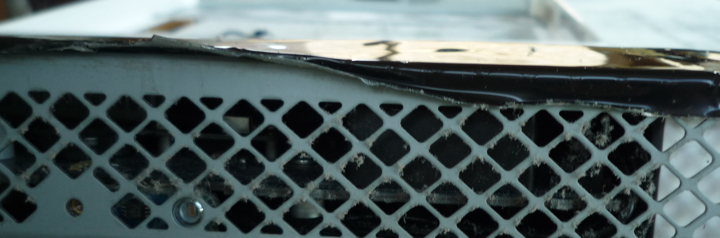

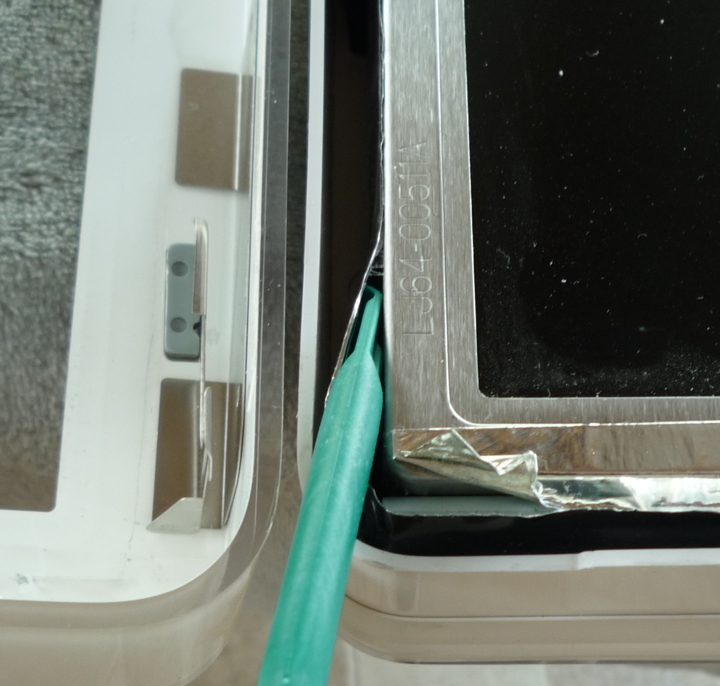

Maintenant, décoller le haut, c'est assez difficile, car cela colle fort. Il est bon de s'aider avec un outil.

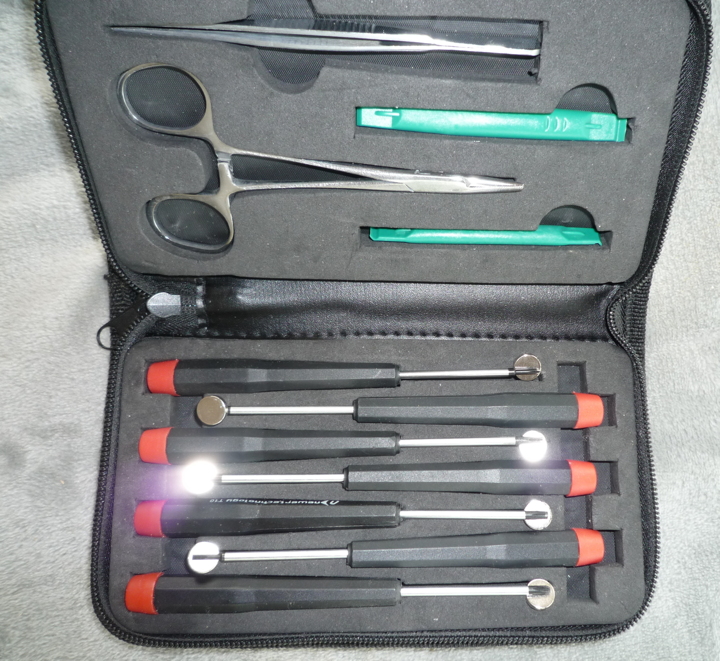

Cet outil plastique provient d'un kit d'outil pour informatique de chez MacWay. Il contient les tournevis torx nécessaire. Notez, les aimants ronds pour aimanter les tournevis. (Chez amazon). Cela me fut bien utile pour sortir les vis du fond.
Vous avez enlevé les quatre vis. L'écran va se soulever facilement. Attention, pas trop haut il y a plein de câbles.

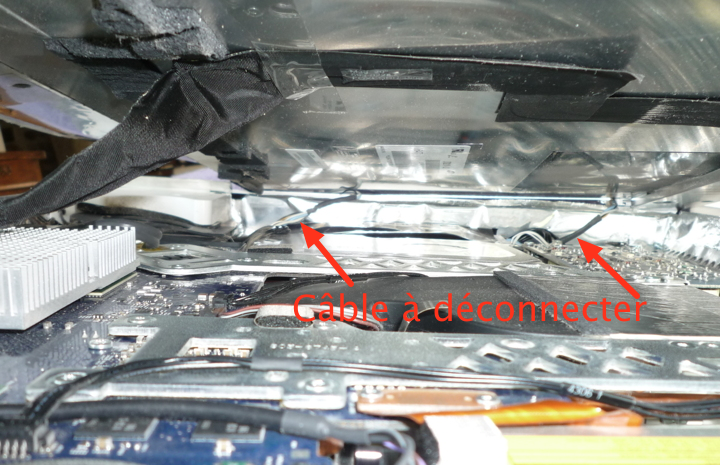

Il faudra déconnecter ceux du fond, flèche rouge. Vous ne touchez pas au gros noir. Pour avoir accès au disque dur, il suffira de faire une rotation de l'écran à droite.
Avant, aller chercher un coussin pour supporter l'écran qui sera en porte à faux, moitié sur l'iMac moitié sur le coussin, et prévoyez de l'espace sur la table à droite.

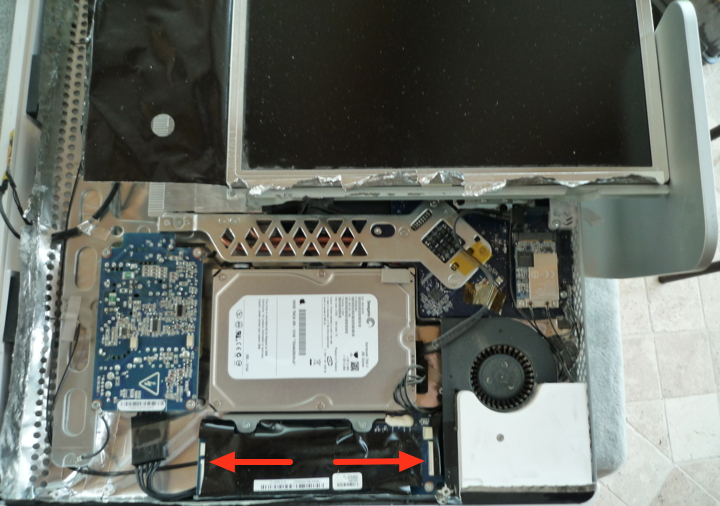

Voici la position de travail finale. Flèches rouges, les connecteurs des câbles enlevés.

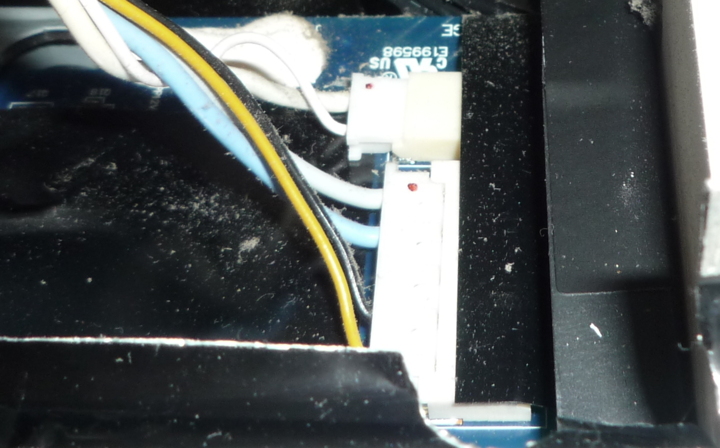

Ils y a un petit point rouge sur la prise des câbles pour rappel du sens de connection.

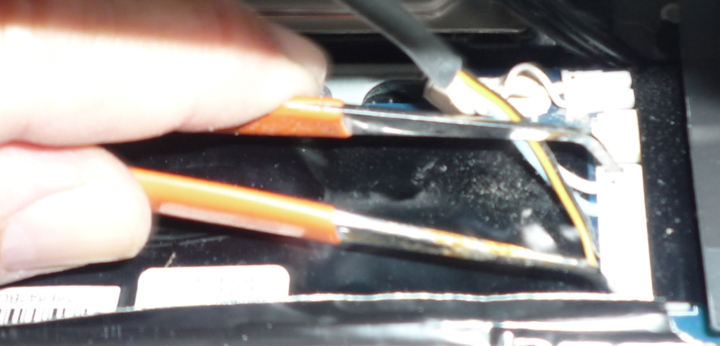

J'ai utilisé une pince coudée, car trop difficile à atteindre les connecteurs avec les doigts, et en plus c'est dur à tirer.

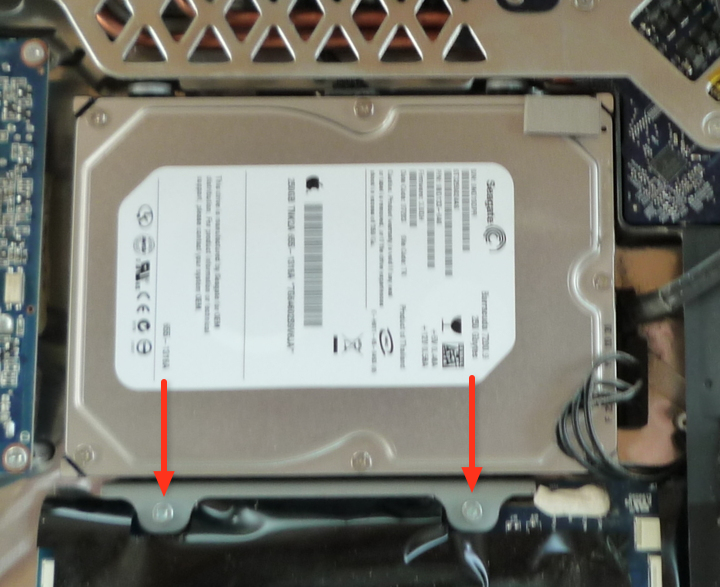

Il n'y a que deux vis pour dégager le disque dur.

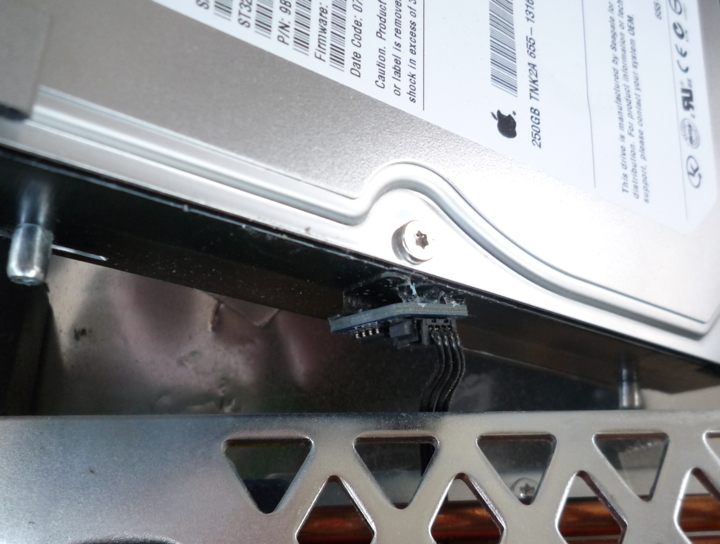

Il faut décoller la puce de contrôle de température.

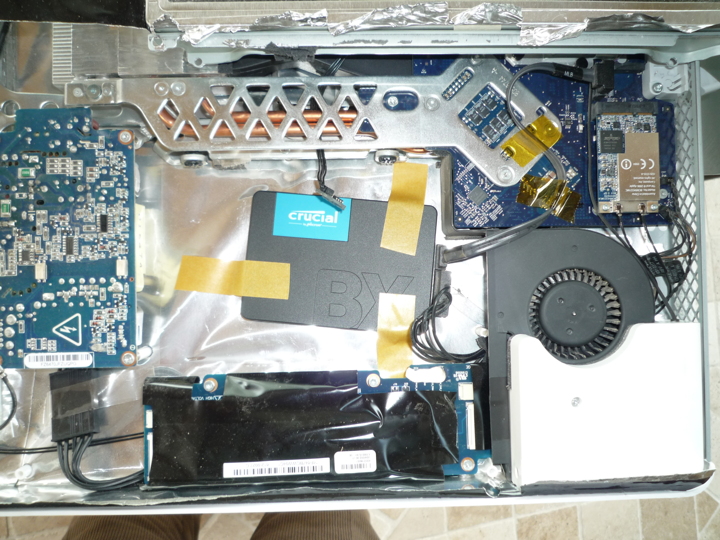

Le SSD se trouve bien perdu à la place du gros disque dur de l'époque de 2007.
Rien à dire de spécial. Tout s'emboîte correctement.

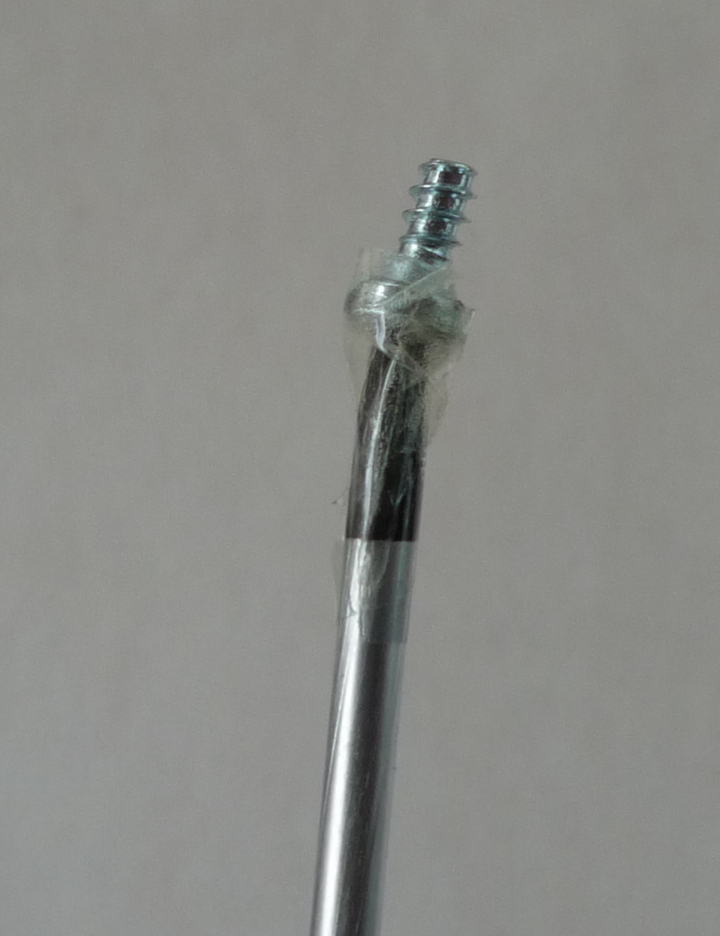

Seule difficulté ne pas faire tomber les petites vis dans le fond. Pour cela, bien que j'ai des tournevis aimantés, j'ai utilisé cette technique.
À part le risque habituel d'arracher un câble et un peu de ruban collant assez fort, il n'y a rien de difficile. J'ai mis une heure trente environs, dont une partie à faire les photos.
Je vous conseille, après m'avoir lu, de regarder ces deux vidéos.
Pour moi ceci fait, j'ai installé un dual-boot OS X - Linux Mint sur le SSD. à voir ici dual-boot
