Chargeur Apple

- Et ses 6 accus 1900mA -


Test du chargeur et des accumulateurs vendus par Apple


Ayant été un précurseur en modélisme électrique je connais assez bien le monde des accus et des chargeurs. L'offre d'Apple, pour un chargeur à 29 € TTC incluant six accus, m'a intriguée.

En effet, de bons accumulateurs de type AA (RL06) comme les Sanyo Eneloop 2000mA coûtent 2,4 euros pièce. Cela met le chargeur Apple à 14.6€ comparé à un chargeur grand public de bonne qualité comme le La Crosse RS900 qui coûte 45 €.

Bien sûr, le chargeur Apple n'a pas d'indicateur à cristaux liquides, ne charge que deux accus, n'a probablement pas de détection de température en plus de la détection du delta-peak classique, n'a pas la fonction de déchargement, ni celle de recyclage comme le La Crosse.

Il est clairement spécialisé, pour être simple, pour être petit pour le transport, adapté pour deux accus, ce qui est l'usage pour les souris et le nouveau Magic Trackpad. Avec en plus l'avantage de l’adaptation des prises EDF France, USA, UK via le kit voyage.


Ceci dit, ce chargeur est très peu cher, à vérifier ce qu'il a dans le ventre et quel type d'accumulateurs il utilise. Car comme à son habitude Apple n'indique aucune caractéristique sur son site de vente, même pas la capacité des accus. Apple m'énerve souvent sur ce point, et de plus en plus. Je suis devenu méfiant. Il faut dire au vu de la baisse de qualité des produits Apple, il y a de quoi. Je n’ai toujours pas digéré mon Airport soucoupe cramée, ni ma Time Capsule cramée, même si j'ai pu réparer moi-même facilement. À souvenir de mon Mac IIci increvable.





Référence de comparaison


Pour référence le site ni-cd.net indique pour les Sanyo Eneloop 2000mA une résistance interne de 0.18 Ohm, capacité testée sur quatre accus (1878, 1881, 1880,1867), test fait avec 400mA en décharge, et 700mA en charge.


Je cite les Sanyo Eneloop 2000mA pour deux raisons : un, Sanyo est l'une des meilleures marques ; deux, les accumulateurs Apple faisant 1900mA nous somme dans la même gamme.

D'autre part, il me paraît totalement improbable qu'Apple fabrique ses accus. Pour la simple raison que pour être dans ce marché il faut en vendre par dizaines de millions.

De même, il me paraît tout à fait improbable qu'Apple ait fabriqué un circuit intégré pour contrôler la charge. Il en existe des dizaines en vente libre qui fonctionnent très bien. Pour moi Apple a fait un cahier de charge spécialisé pour deux accus, et a sous-traité la fabrication du chargeur. Ce qui est très bien pour obtenir un produit spécifique.


Pour le savoir je compte ouvrir ce chargeur et voir quel CI il y a l’intérieur.


Pour la capacité des accumulateurs je ferais plusieurs cycles de charge et de décharge pour approcher au plus près des caractéristiques, et peut-être deviner de quelle marque ces accus Apple proviennent.



Protocol de test


Apple livrant six accus j'utiliserai :

Deux accus par jeu puisque qu'il faut deux accus pour la souris, et que le chargeur Apple peut charger au plus deux accus.

Sachant qu'une souris Apple ne consomme que quelques dizaines de milliampères je resterai sur des niveaux de charge et décharge de l'ordre de 200 mA à 400mA avec le Simprop Intelli-control.



Les outils de test

Pour tester la décharge, je vais utiliser un déchargeur sophistiqué le AM-2P que je possède dans mon atelier modéliste. Il permet de choisir le nombre d'accumulateurs à décharger, et un courant de décharge précis. Et il fait une mesure à un milliampère prêt.


AM-2P_1786

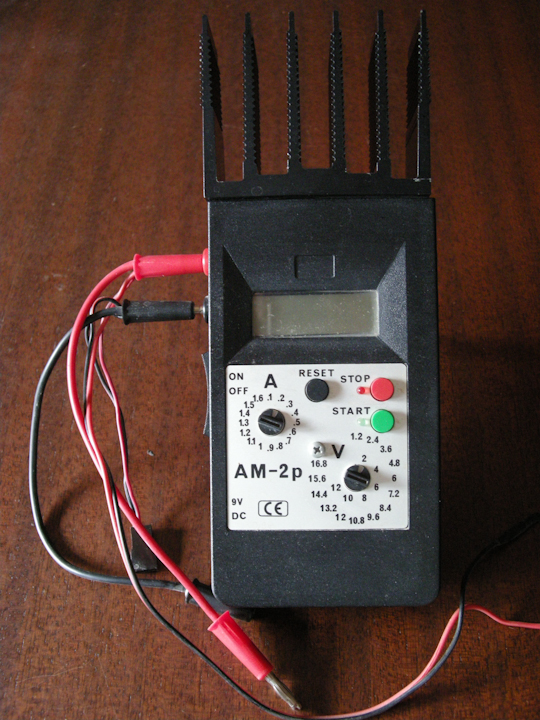

Photo AM-2P

Ici positionné sur deux éléments donc 2.4v, décharge 200mA, et arrêt à 2v.

Pour les cycles rapides j'utiliserais le Simprop Intelli-control. C'est un milieu de gamme pour Cd-Ni et NiMh jusqu'à 25 éléments. Il traite aussi les batteries Pb et accus Li-ion.


Intelli

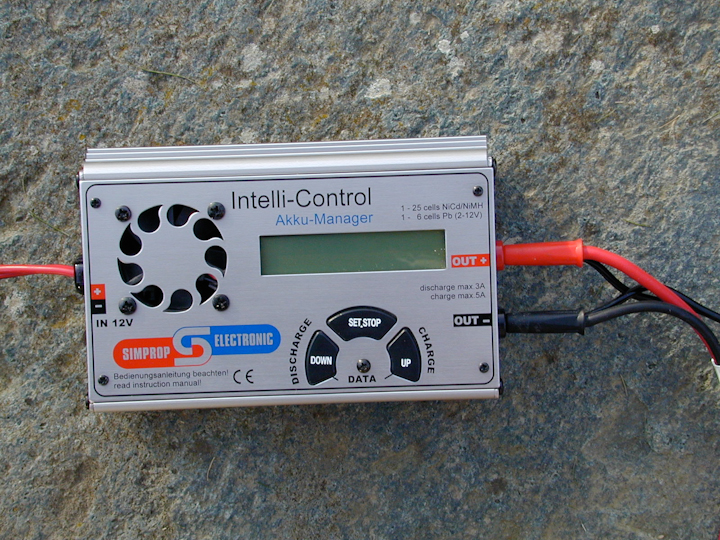

Photo Simprop Intelli-control


Si vous voulez acheter ce genre d'outils, le AM-2P m'a coûté 800 FR à son achat en 2000, mais je n'ai pas réussit à le trouver sur le net en 2010. Il ne se fait peut-être plus.

Le Simprop Intelli-control coûte 117 €. C'est un modèle classique en rapport qualité prix en modélisme. Un modèle allant qu'à 14 éléments coûte 65€ chez Hollein un site modéliste allemande très connu.



Type de chargeur

Les chargeurs de bas de gamme pour petite perceuse ou autre bricole n'ont que deux diodes de redressement, même pas les quatre, et une résistance pour donner un courant constant. Le chargeur Apple ne peut pas être de ce type puisqu'il indique qu'il détecte la fin de charge.

La majorité des chargeurs sont maintenant impulsionnels, chaque accu reçoit un signal carré chacun son tour, le chargeur a un seul régulateur de courant et charge les accus tour à tour. Cela se visualise très bien à l'oscilloscope.

J'ai un oscillo, mais pour ceux qui n'en ont pas, je vais faire la démonstration avec un voltmètre. Il suffira de voir les tensions basculer.

Vous vous faites un montage comme sur la photo ci-dessous.


Accu_1788

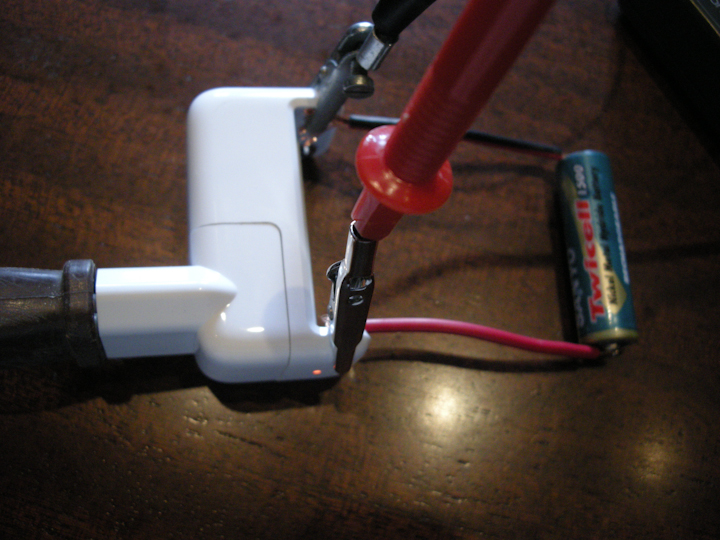

Photo 1788

Vous mettez un voltmètre aux bornes en mesure de tension, calibre 20 volts continu. Et si c'est un chargeur impulsionnel, vous observez en permanente une fluctuation de tension.

La première tension, la plus faible, est la tension à vide de l'accu. La seconde est la tension en cours de charge.

Au fur et à mesure que les heures passent, la première tension augmente et donne l'évolution de la charge.

1.35 à 1.46

1.4 à 1.46 à mi charge

1.43 à 1.48 au bout de 3 heures

1.47 à 1.52 peu avant la fin de charge



Le chargeur Apple est bien un chargeur moderne impulsionnel







Historique des tests et résultats

Dans ce chapitre, j'ai noté au fur et à mesure mes observations. Je fais un résumé en fin de l'article. Vous pouvez y aller directement.


le 05 août 2010 midi

Je viens de recevoir le colis. Le temps de marquer les accus au feutre avec leurs numéros de jeu, et je mets en décharge sur l'AM-2P le jeu 2.

Je tente une décharge à 400mA arrêt immédiat du déchargeur. Pas l'air fait pour un débit important ces accus, donc probablement peu compatible avec un flash, mais sans problème pour une souris.

J'essaye à 300mA c'est bon, et comme c'est encore très éloigné du débit d'une souris, je choisis de décharger à 200mA. En fin d'après-midi, j'ai mon résultat 1708mA. Pour des accus officiellement de 1900mA pré-chargés, c'est nominal comme ils disent à Kourou.


Demain je leurs fais subir une charge complète le matin, et décharge l'après-midi.


Pendant la décharge du jeu 2, je fais une charge avec le chargeur Apple d'un vieil accu Sanyo Twicell 1500mA que j'utilise. Le chargeur Apple l'accepte. En fin de charge je le mets en décharge. Lui il accepte la décharge à 1.4A le maximum possible du AM-2P.



23:24 Je viens de mettre en décharge un deuxième jeu, le numéro 3, de 2 accus Apple. Lui a accepté de décharger à 1.6A. Je vais décharger à 200mA comme le premier jeu numéro 2

le 06 août 2010 matin résultat 1684mA.



le 06 août 2010

J'ai mis ce matin en charge le jeu numéro 2 vide. Le chargeur Apple a mis 4 heures 30 pour atteindre la pleine charge, et passer la LED au vert. Ce n'est donc pas une charge rapide. C'est du C/4. Rappel : La charge rapide est celle à C, soit la capacité nominale. Une charge rapide pour les accus Apples de 1900mA serait avec un courant de 1.9A pendant une heure.

J'ai mesuré la température au bout de deux heures. Le boîtier était à 40 degrés, et les deux accus à 43 degrés. Le chargeur Apple était à plat sur mon bureau. Je l'ai mis debout, donc à peu près la position normale dans une prise. La température a baissé à 35 degrés et 41 degrés.

Le chargeur Apple est très petit 2.5x3x6cm d'où la surchauffe de l'électronique. La notice, un mini format 5x8cm lui aussi, indique bien qu'il faut s'attendre à ce que cela chauffe.

Alors comme l'Airport soucoupe, la Time Capsule attendons nous à ce que ce chargeur meure dans 18 mois ?



le 06 août 2010 après-midi

J'ai déchargé le jeu numéro 2. Décharge faite après deux heures de repos des accus une fois chargés.

Bon résultat, j'ai obtenu 2002mA pour des accus officiellement de 1900mA, de plus il tienne le coup à 600mA de décharge.


Détaille de la décharge

Essayé décharge à 1,4A refusé. (La chute de tension passe en dessous du niveau d'arrêt de décharge).

Essayé décharge à 1,2A accepté, mais stop après décharge de 174mA.

Essayé décharge à 1A accepté, mais stop après décharge de 470mA. Chiffre cumulé.

Essayé décharge à 600mA accepté, mais stop après décharge de 1862mA.

Terminé la décharge à 200mA et atteint 2002mA de contenance.


On pourrait fignoler jusqu'à 50mA consommation d'une souris classique.

le 06 août 2010 en soirée

J'attaque le jeu 3 .

au calibre 1.2A décharge jusqu'à 150mA
au calibre 1A décharge jusqu'à 1078mA
au calibre 800mA décharge jusqu'à 1752mA
au calibre 600mA décharge jusqu'à 1885mA
au calibre 400mA décharge jusqu'à 1917mA
au calibre 200mA décharge jusqu'à 1942mA
au calibre 100mA décharge jusqu'à 1957mA

C'est un début de confirmation que ce sont de bons accus.

Plus qu'à vérifier avec le même test et tous les jeux d'accus. À demain.



Samedi le 07 août 2010 13h44

Le jeu 1 après sa première charge complète vient de terminer son cycle de décharge. Brave bête, il a atteint 2025mA.

Ayant maintenant fait le tour des trois jeux d'accus je vais continuer de tester sans marquer dans l'historique, car probablement ce serait me répéter. Les cycles suivants de test sont pour voir la bonne tenue dans le temps. Je n’ai aucune crainte. Apple a acheté chez un bon fournisseur.







Résumé des tests

Décharge accu neuf

Jeu numéro 1 capacité initiale neuf 1759mA

Jeu numéro 2 capacité initiale neuf 1708mA

Jeu numéro 3 capacité initiale neuf 1684mA



Conforme à ce que l'on attend d'accu NiMh qui doivent être stockés chargés,
donc vendus chargés.





Décharge accu après première recharge
Déchargé deux heures après leur première pleine charge faite avec le chargeur Apple

Jeu numéro 1 a donné en décharge 2025mA

Jeu numéro 2 a donné en décharge 2002mA

Jeu numéro 3 a donné en décharge 1957mA



Les accus Apple sont visiblement de bonne qualité




Temps de charge

Une charge complète à partie d'accus vide dure 4 heures 30 minutes pour attendre la pleine charge, et passer la LED au vert.

Cela donne (199mA/9)*2 = 422mA de courant, soit une charge à environs C/4.

Ce n'est donc pas une charge rapide. La charge rapide est celle à C, la capacité nominale. Une charge rapide pour les accus Apples de 1900mA serait donc avec un courant de 1.9A pendant une heure.

A C/4 c'est une charge un peu plus rapide que la charge qualifiée de « charge accélérée » qui est à C/5.

Pour les pinailleurs, il faut tenir compte du rendement pour le calcul du courant, et du temps. Le rendement est de 0.95 à C, et 0.8 à C/5. Exemple, la charge à C ce n'est pas une heure, mais une heure et 5 minutes. Pour ceux-là lire La charge des accus au Nickel.

Pour le commun des mortels, c'est plutôt une bonne nouvelle. À C/4 la durée de vie des accus sera plus grande qu'à C. Mais, légèrement moins grande qu'à la charge de référence constructeur à C/10 pendant 14 heures, car rendement 0.7.C'est aussi la seule charge qui remplit l'accu à 100%.



Bon compromis durée de charge, durée de vie




Courant maximum d'utilisation

Cela n'a pas beaucoup de sens pour une utilisation des accus dans une souris qui consomme que quelques dizaines milliampères. Cela le devient, si vous voulez utiliser ces accus pour d'autres utilisations.

J'ai mesuré la consommation de ma Migthy Mouse avec fil : 27.8mA au repos, 69.5mA en déplacement de la souris. J'ai tenté de mesure ma Magic Mouse sans fil. Échec, elle refuse de démarrer avec le voltmètre en série.

J'ai testé chaque couple d'accus en partant d'une consommation élevée, puis en diminuant. L'AM-2P cumule les mesures. Il suffit de passer au calibre inférieur, et de refaire « Start » sans faire le « Reset » qui met le compteur à zéro.


Exemple, le jeu 1 neuf commence à décharger avec le calibre 1A mais très peu de temps.

au calibre 1A décharge jusqu'à 21mA
au calibre 800mA décharge jusqu'à 586mA
au calibre 600mA décharge jusqu'à 1590mA
au calibre 400mA décharge jusqu'à 1715mA
au calibre 200mA décharge jusqu'à 1759mA
au calibre 100mA décharge jusqu'à 1774mA

Cet accu semble apte à travailler à 400mA de débit.



Jeu 2, après sa 1er pleine charge, commence à décharger avec le calibre 1.2A mais très peu de temps.

au calibre 1.2A décharge jusqu'à 174mA
au calibre 1A décharge 21mA jusqu'à 470mA
au calibre 600mA décharge jusqu'à 1862mA
au calibre 200mA décharge jusqu'à 2002mA

Cet accu semble apte à travailler à 600mA de débit.



Jeu 3, après sa 1er pleine charge, commence à décharger avec le calibre 1.2A mais très peu de temps.

au calibre 1.2A décharge jusqu'à 150mA
au calibre 1A décharge jusqu'à 1078mA
au calibre 800mA décharge jusqu'à 1752mA
au calibre 600mA décharge jusqu'à 1885mA
au calibre 400mA décharge jusqu'à 1917mA
au calibre 200mA décharge jusqu'à 1942mA
au calibre 100mA décharge jusqu'à 1957mA

Cet accu semble apte à travailler à 600mA de débit.




Jeu 1, après sa 1er pleine charge, commence à décharger avec le calibre 1.4A mais très peu de temps.

au calibre 1.4A décharge jusqu'à 46mA
au calibre 1.2A décharge jusqu'à 159mA
au calibre 1A décharge jusqu'à 665mA
au calibre 800mA décharge jusqu'à 1542mA
au calibre 600mA décharge jusqu'à 1910mA
au calibre 400mA décharge jusqu'à 1983mA
au calibre 200mA décharge jusqu'à 2012mA
au calibre 100mA décharge jusqu'à 2025mA

Cet accu semble apte à travailler à 600mA de débit. Belle amélioration par rapport au chiffre accu neuf.

Rappel : Les accus aiment travailler et s'améliorent en travaillant. Voir les explications sur le site ni-cd.net, le site de référence pour les accus.


Ces chiffres confirment la bonne qualité de ces accus




Problème de chauffe boîtier et accus a plus 40 degrés

Le chargeur Apple est très petit 2.5x3x6cm. La notice, un mini format lui aussi 5x8cm, indique bien qu'il faut s'attendre à ce que cela chauffe. Il est même indiqué, je cite : « toujours prévoir une ventilation adéquate autour du chargeur ».

Trouvant, au touché, le boîtier et l'accu particulièrement chaud, j'ai mesuré la température avec un thermomètre infrarouge HoldPeak HP-980A. Avec une température de la pièce de 21 degrés, en charge avec deux accus le boîtier était à 40 degrés, et les deux accus à 43 degrés. Le chargeur Apple était à plat sur mon bureau. Je l'ai mis debout, donc à peu près dans la position normale, car il est fait pour être mis directement dans une prise. La température a baissé à 35 degrés pour le boîtier et 41 degrés pour les accus.

Sachant que la charge dure 4 heures 30, et est donc avec un courant C/4 d'environs 500mA, donc pas une charge rapide, ce n'est pas l'accu qui chauffe, mais le chargeur.

Pour preuve, boîtier et accu reste tiède si je ne charge qu'un seul accu.

Sachant que les constructeurs d’accus indiquent dans leurs spécifications pour ce type d'accu de ne pas dépasser 40 degrés. Le chargeur Apple est à la limite des normes de température recommandée, chez moi à 21 degrés.

Je rappelle que j'ai fait ma mesure dans une pièce à 21 degrés (été en Bretagne), combien sera la température du chargeur et des accus dans le sud de la France ou en Corse dans une pièce non climatisée, sans aucun doute très loin des 40 degrés maximum recommandés, donc :


intrinsèquement, je ne peux pas conseiller l'achat du chargeur Apple

Néanmoins comme il est très peu cher, son achat en vaut peut-être la peine, par exemple en ne chargeant qu'un accu à la fois, ce qui garantirait la durée de vie du chargeur et des accus, les NiMh n'aimant pas la surchauffe. C'est faisable, car pour remplacer un jeu d'accus de souris par un autre vous avez tout le temps devant vous.

Aussi, pour profiter en voyage du confort de la très petite taille de ce chargeur et du kit des connecteurs secteur pour les différents pays, pour charger vos accus de flash d'appareil photo, vous ne risquez de perdre que 15€, les accus eux restant en votre possession. Ce n'est pas la mer à boire. Il faudra quand même remettre les 29€ pour le remplacer, le chargeur n'étant pas vendu sans les accus.


Notons qu'une fois de plus Apple pour faire un beau produit et maximaliser ces bénéfices minimise la qualité des composants. Pour le cas de ce chargeur, c'est le composant boîtier qui dissipe trop peu la chaleur. Ce chargeur Apple va-t-il nous faire le coup de l'Airport soucoupe, de la Time Capsule, Airport Express qui crame au bout de 14 mois en révision A ? C'est à craindre, si vous utilisez ce chargeur tous les jours (un photographe rechargeant ces accus de flash en voyage). Pour charger vos accus de souris tous les 15 jours, cela devrait vous laisser une grosse marge.


Vous avez les chiffres des mesures, à vous de vous faire votre opinion.

En comparaison, je peux vous recommander parmi tous ceux vendus sur le marché deux chargeurs un peu plus cher 45€, mais qui font charge, décharge, formatage, régénération pour 1 à 4 accus avec écran de visualisation, le La Cross RS900 et le MH-C9000 légèrement mieux, mais difficile à trouver. Ces deux chargeurs sont bien notés par le site ni-cd.net, le site de référence pour les accus.




Merci
