ProjecteurJVC HD750

- Etude de colorimétrie : Correction CMS -

- Color Management System -

Introduction



Attention : L'étalon du HD750 n'étant pas disponible, au moment où j'écris, j'ai utilisé l'étalon du HD350 pour effectuer les mesures.


Les corrections CMS n'existe pas pour le modèle HD350, c'est une fonction spécifique HD750, qui rend à mes yeux obligatoires l'achat du 750 pour les corrections du trop jaune d'usine du 350.

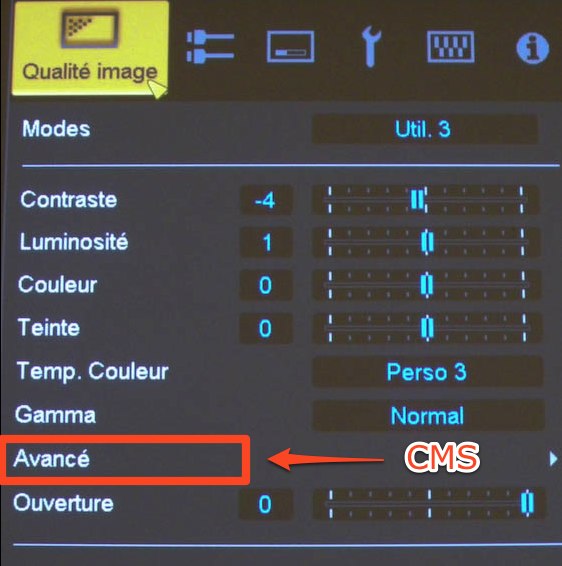

Pour aller au menu CMS cliquer sur "Avancé" du menu principal de correction d'image.


MenuCMSappel
Photo MenuCMSappel

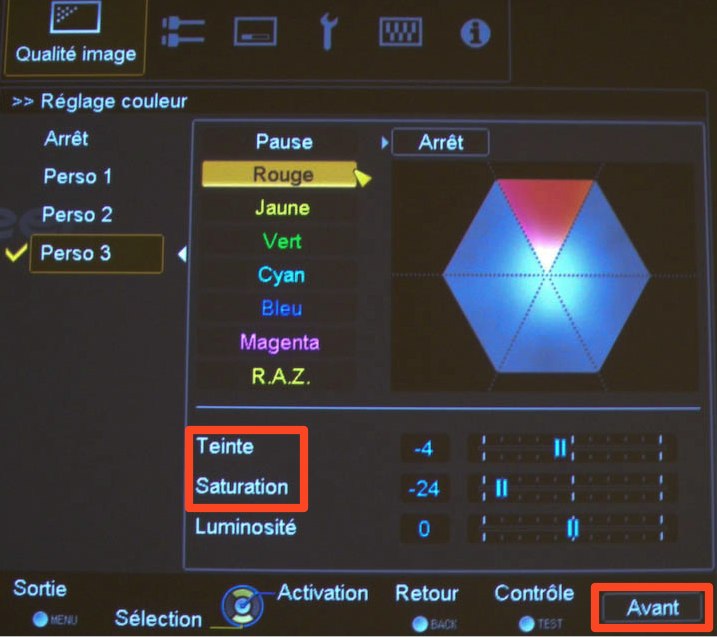

Le menu CMS permet trois mémoires Perso 1 , 2 , 3, et corrige les couleurs primaires et secondaires.


MenuCMS
Photo MenuCMS






Teinte permet de positionner la couleur en faisant tourner la position du point autour d'un axe central positionné au niveau du point blanc.


cms-hue
Photo cms-hue


Voir les explications détaillées sur le site HDsoir







Le paramètre "Saturation" permet d'approcher ou d'éloigner la primaire sélectionnée par rapport au point blanc.


cms-saturation
Photo cms-saturation






Le paramètre "luminosité" permet de modifier la luminosité de la primaire sélectionnée. Non visible sur le gamut qui n'est pas en 3 dimensions.


cms-luminance
Photo cms-luminance






Déplacement du à la teinte

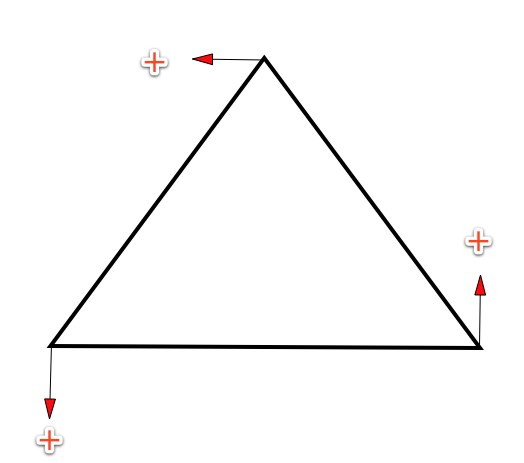

Une valeur positive de "Teinte" déplace la pointe suivant ce dessin.

Exemple de 0 à 12 ou de 12 à 14.


DrawBerryTeinte
Photo DrawBerryTeinte




Une valeur négative de "Teinte" fera l'inverse (sens négatif).

Exemple de 0 à -12 ou de -12 à -14.

Mais aussi, ne pas perdre de vue que, de +14 à +8 cela ira dans le sens négatif.




Déplacement du à la Saturation

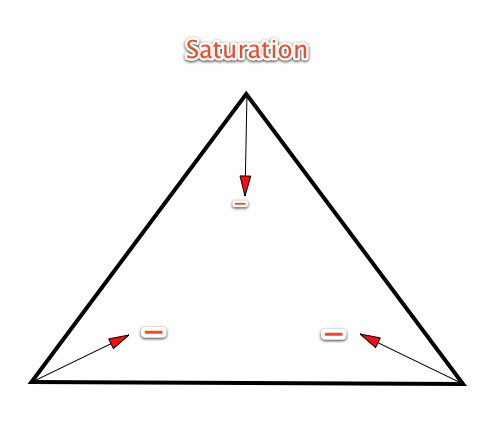

Une valeur négative de "Saturation" déplace la pointe vers l'intérieur du triangle.

Une valeur positive de "Saturation" déplace la pointe vers l'extérieur du triangle.


DrawBerrySaturation
Photo DrawBerrySaturation






Exemple

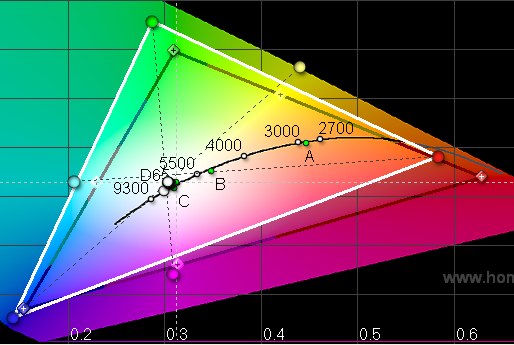

Soit un état X. Le point bleu est trop extérieur, et j'ai trop diminué le rouge.


TestU3P3test11
Photo TestU3P3test11




Je passe "teinte" ROUGE de +12 à +6, donc vers le négatif.

Je passe "saturation" Bleu de -12 à -30, donc vers l'intérieur.

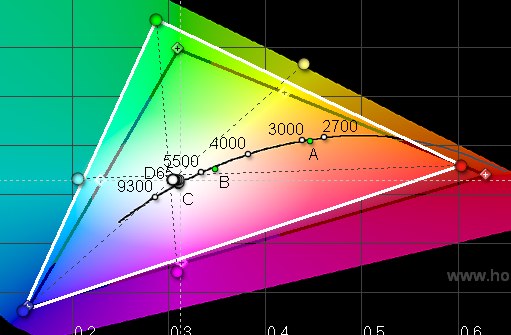

Résultat


J'ai bien gagné en surface de rouge. Par contre même avec une valeur importante de saturation sur le bleu (-30 est le maximun), cela n'a pas beaucoup changé.


TestU3P3test12
Photo TestU3P3test12





Je ne suis pas un expert. Je ne peux pas expliquer pourquoi.

J'espère juste vous avoir fait gagner du temps pour apprendre dans quel sens agissent les corrections "+" et "-" du CMS.





Fait le 22 décembre 2008
