J'ai utilisé le principe de roulement conçu en modélisme par Guillaume Coquery
pour construire une fraiseuse numérique peu cher .
Voir http://g.coquery.free.fr/cnum.html
Voir aussi le site CN25

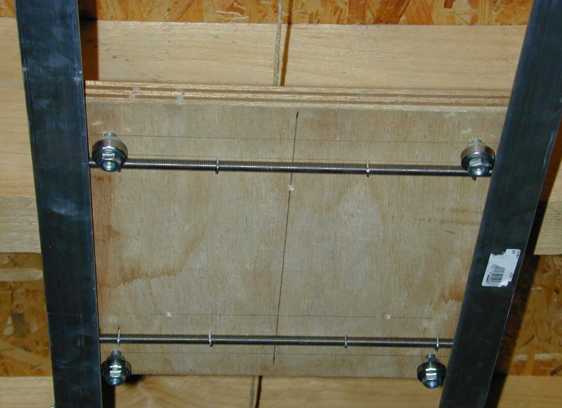

VUE de DESSOUS

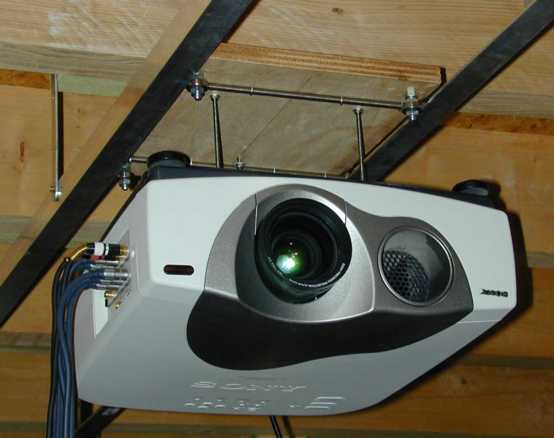

les dimensions du triangle pour les tiges filetées supportant le projo sont :
16.3cm d'écartement à l'avant,
15.6cm de l'axe avant à la tige unique arrière.

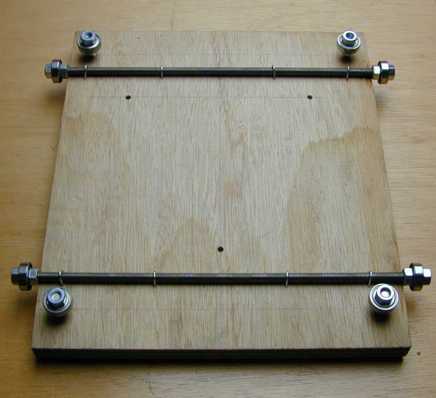

Le support est du CTP de 18mm d'épaisseur sur 28x32cm
(J'ai utilisé un morceau que j'avais en stock, il aurai pu être légérement plus petit,
mais fainéant de nature humaine je l'ai pas recoupé).

Les roulements sont des roulements de rollers de 22mm de diamètre,
axe central de 8mm.
Achat chez n'importe quel Decatlon
Ref : 608 ZZD ABEC3 grande précision.
(probable qu'il n'était pas nécessaire de prendre la grande précision)
(je les avais en stock pour la fraiseuse).

Les équerres support en alu sont des 35x35mm sur 2,5m - 15euros pieces
probable que je raccourcirai en final une fois les tests fait - 1,3m devrai suffire.
Noter, il a été nécessaire de mettre des roulements de guidage sur les cotés.
Car, c'est logique, le chariot se mettait de travers et il coinçait.
Il y a entre 3 à 5 mm entre le bout de la tige filletée et le vertical de l'équerre.

Les roulements de guidage sont tenus par des boulons de 8mm L=50mm

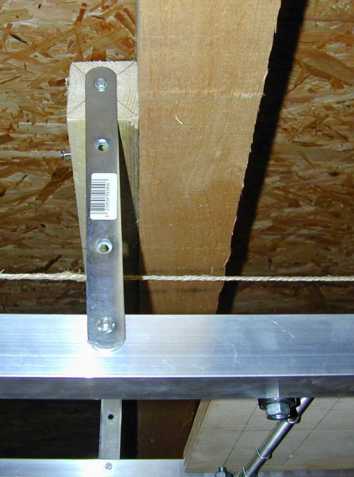

Les équerres sont tenues au plafond sur les poutres par des plats de 20cm de long,
vissés sur des tasseaux de 5x5cm qui sont les chutes de la constructions de la cloison.


L'écartement précis des équerres d'alu est fait par deux tasseaux de bois,
positionnés en bout des équerres (non visible sur les photos).
(Couper ensemble ces deux tasseaux pour garantir leur dimension identique et le parallélisme).

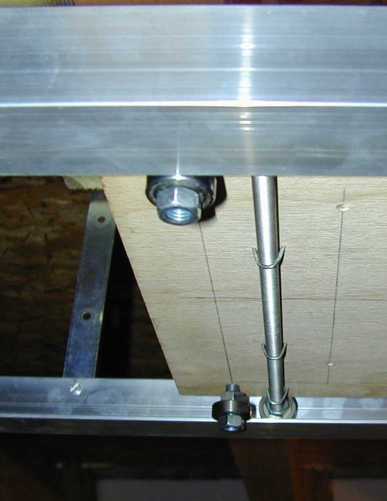

VUE dans presque l'axe
Notez j'avais tiré une ficelle partant du milieu de l'axe de l'écran,
juqu'à l'autre bout de la piece pour matérialiser l'axe général du support,
et me permettre de clouer les tasseaux de bois sur les poutres bien dans l'axe.

Il y a aucun jeux entre le roulement de guidage et l'équerre.
Je l'ai pas fait exprès, j'avais prévu un millimètre de jeux,
Il y avait ce millimètre de jeux au montage à blanc (sur cette photo ci-dessus) avant de serrer les vis et boulons.
Mais en serrant les plats de support verticaux ont rapproché les deux équerres de 8mm.
Au milieu uniquement, puisqu'il y a un tasseau à chaque bout des équerres donnant l'éccartement,
et le paralléliste garantissait la dimension.
Finalement c'est encore mieux, il faut placer le support un peu en force,
mais le résultat est parfait, aucun jeu et roulement très doux.
la moindre poussé permet de déplacer le projecteur.
Et même, vu la qualité des roulements je pense qu'il faudra mettre un système d'arrêt.

Dernier point, il faut soigner à l'aide d'un niveau l'horizontalité.

En final je compte mettre un moteur pas à pas et un fil guide aller retour pour le positionnement,
cela réglera en même temps le risque de bougé.
