Isolateur

Ces isolateurs sont vendus 12€.

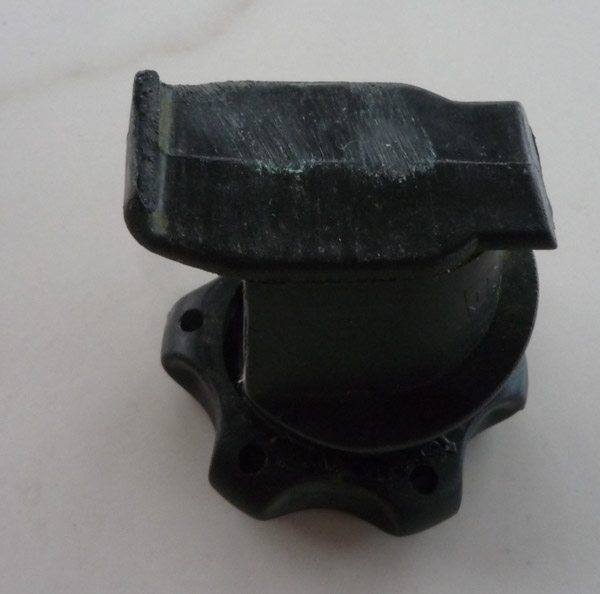

En cas de chahut des animaux, c'est la pince qui casse.

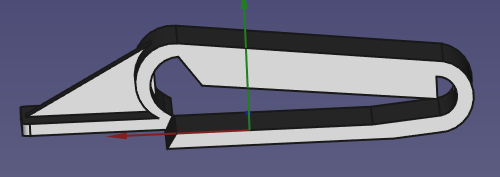

J'ai fait avec FreeCAD la pince seule. (28 minutes d'impression 3D).

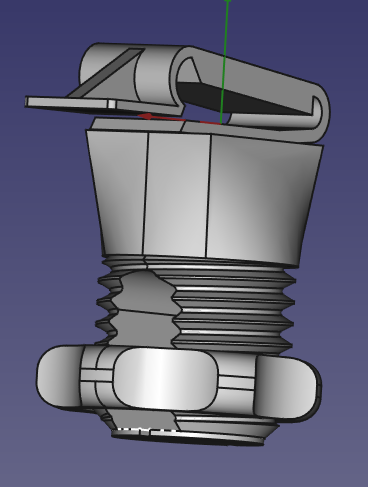

Et le tout avec la molette de serrage.

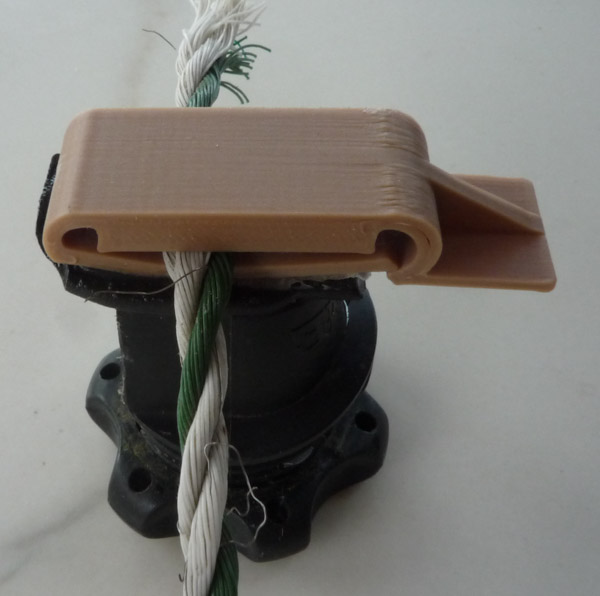

Pour coller la pince seule sur l'isolateur cassé, j'ai utilisé de la résine bi-composant, la colle UHU Hard ne tenait pas.

À voir si de la ciano fonctionnerait, je n'en avais pas sous la main.

Pour l'impression du bloc filetage en un seul morceau, cela demandait des grandes quantités de support 3D, soit plus de trois heures d'impression.

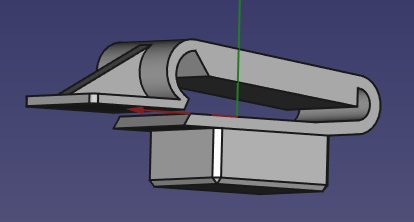

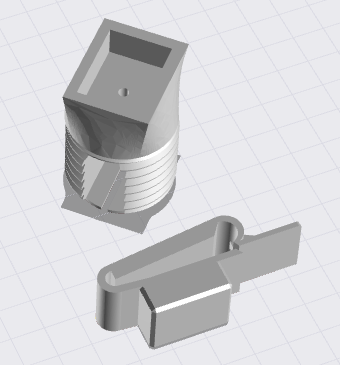

J'ai refait le design en deux parties pour pouvoir imprimer à plat, grâce à un emboîtement par un rectangle.

Collage : colle UHU Hard, probable que sans collage cela tiendrait, l'emboîtage étant ajusté serré.

Impression en 1 heure 50 minutes (facile et une heure de gagné).

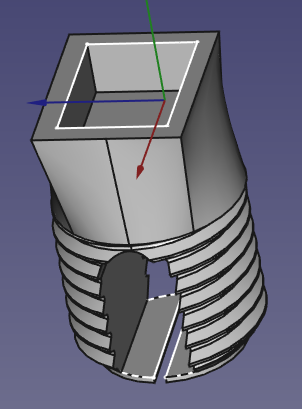

Après quelques galères, j'ai trouvé le bon filetage, pour permettre d'utiliser la molette noire d'origine.

C'est un filetage anglais 1 1/4 de pouce. J'ai mesuré le pas à 3,5mm.

Après recherche, cela devrait être 3,629mm 0,143 inch.

Téléchargement des fichiers .stl pour impression IsolateurFichiersSTL.zip.

Téléchargement du fichier FreeCAD IsolateurV50.FCStd
