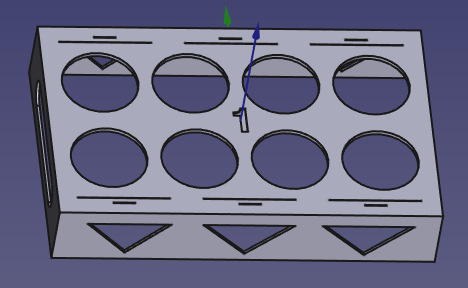

Boîte support

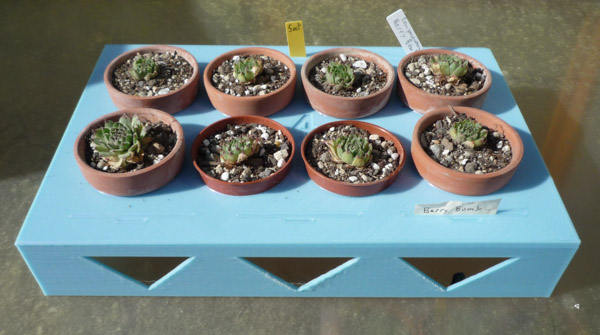

Pour 8 petits pots de 5,5cm de diamètre.

Avec une fente pour glisser une fiche de référence en papier.

Et une autre pour glisser une étiquette plastique plus épaisse.

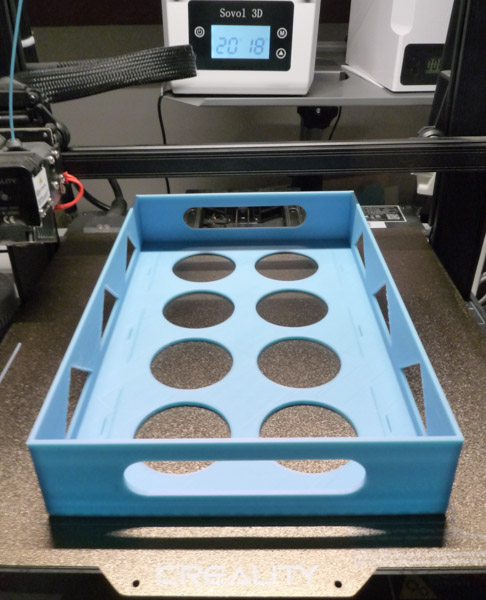

Il faut un plateau de 30x30cm.

Notez, cela passe sans avoir l’option « support » dans le slicer.

J’ai fait quatre tailles pour les stocker en poupées gigognes.

taille 1 --> 250x158

taille 2 --> 256x164

taille 3 --> 262x170

taille 4 --> 268x176

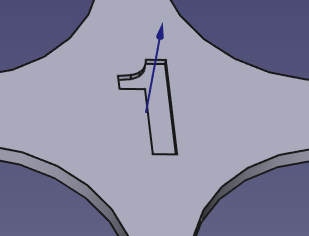

Le numéro est marqué sur la face

Avec quatre fichiers .STL

--> 1-BoitePot5,5-250x158-Numéro1.stl

--> 2-BoitePot5,5-256x164-Numéro2.stl

--> 3-BoitePot5,5-256x164-Numéro3.stl

--> 4-BoitePot5,5-256x164-Numéro4.stl

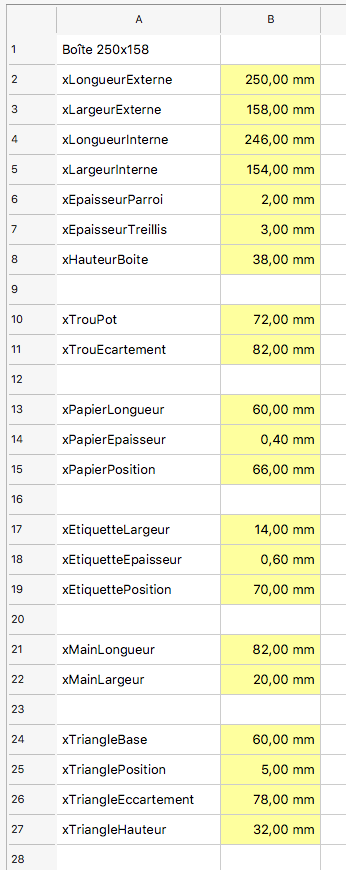

Fait avec FreeCAD avec un Spreadsheet contrôlant toutes les côtes.

Téléchargement des quatre FichiersSTL

Téléchargement des quatre FichiersFreeCad

Attention : J’ai utilisé une version de développement de FreeCAD en 0.22. Il y a un risque que le fichier .FCStd ne soit pas compatible avec la version précédente 0.21
