Pour créer un cache servo de toutes tailles avec FreeCAD téléchargez le fichier CacheServoAileron.FCStd.zip
Ce programme est basé sur celui de jp-Wiilm « coque-b-spline_02.FCStd », qui fait beaucoup de tutoriels vidéo. Un grand merci à lui, qui m’a aimablement beaucoup aidé.
Voir sa création sur youtube, pour ceux qui veulent apprendre avec FreeCAD https://www.youtube.com/watch?v=YRIb-7Dz58I
Sinon, vous pouvez adapter la taille du cache servo à vos besoins, juste en changeant quelles valeurs dans « CacheServoAileron.FCStd ».
Mon cache servo est pour l’aileron d’un Mini Graphite.
Longueur 82mm, Hauteur 14mm, largeur demi coque 6mm

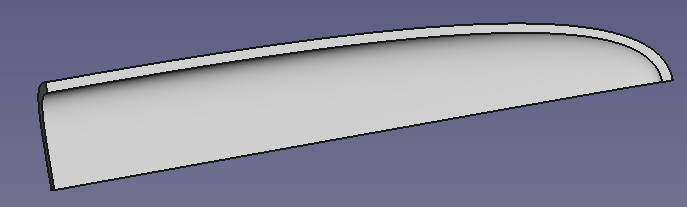

Ce qui donne en Première étape, la création de la demi-coque.
Le cache servo complet est fait par miroir de la demi-coque sur l'axe YZ.

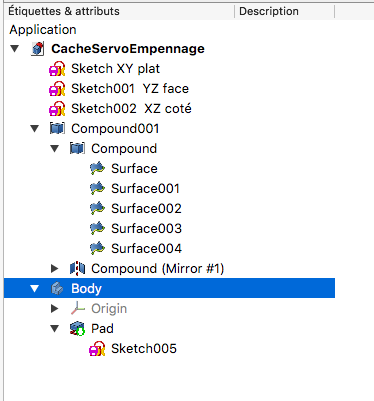

Auquel il faut ajouter, un corps (Body, Pad, Sketch005 pour la partie support plate.)
Le Sketch005 est à modifier suivant votre cas.

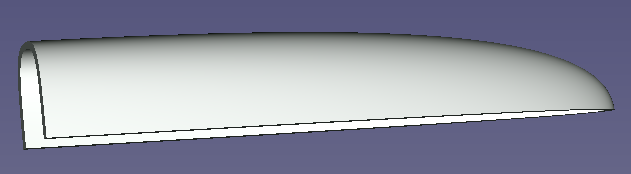

Pour obtenir ceci, le cache servo aileron du Mini Graphite.

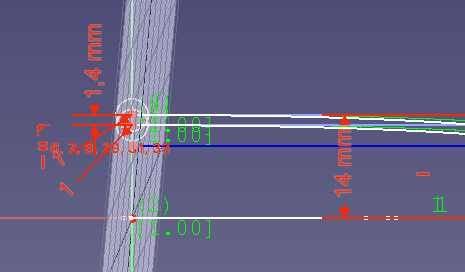

Sketch001 YZ face Hauteur 14mm (à changer suivant votre besoin).
Épaisseur 1,4mm (à changer suivant votre besoin).

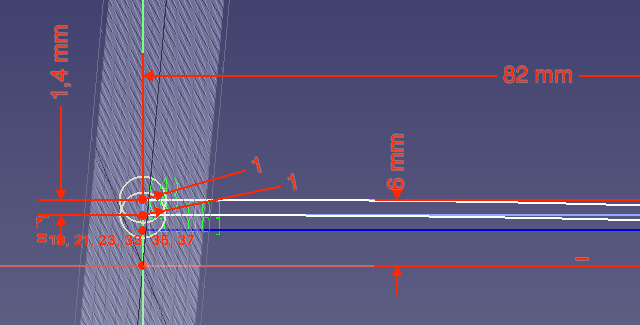

Sketch XY plat Longueur 82mm (à changer suivant votre besoin).
Largeur demi coque 6mm (à changer suivant votre besoin).
