Attention les photos ne sont pas à l'échelle

Le CI fait 32mm sur 22mm

Tenez en compte pour créer votre propre typon
Les cables, non visibles, sont à Gauche de la photo

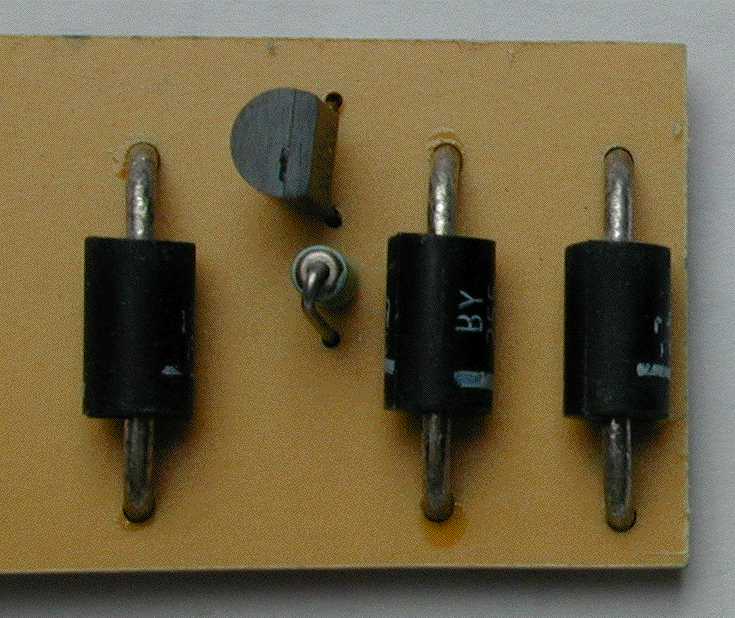

Composants :
3 diodes BY255 (toutes dans le même sens - voir l'anneau)
une Led rouge (non visible et pas sur le CI)
un transistor BC557C
et une résistance 330 Ohms (orange, orange, marron) 1/4 w

circuit 32x22mm à l'Anglaise

Je n'ai pas le typon

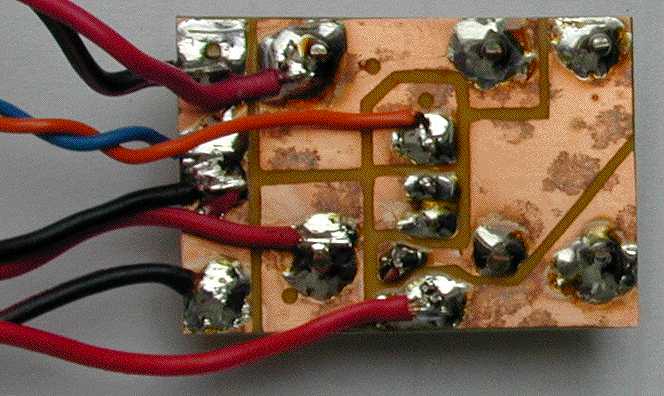

De haut en bas :

Fil noir et rouge alimentation du RX

Fil bleue et orange alimentation d'une led rouge
Catode fil bleue (c'est le moins, patte courte, forme en L inversé),
Anode fil orange (c'est le +, la patte la plus longue)

Fil noir et rouge accu principal

Fil noir et rouge accu de secours
