Cette page contient des exemples de mise en coffret pour :

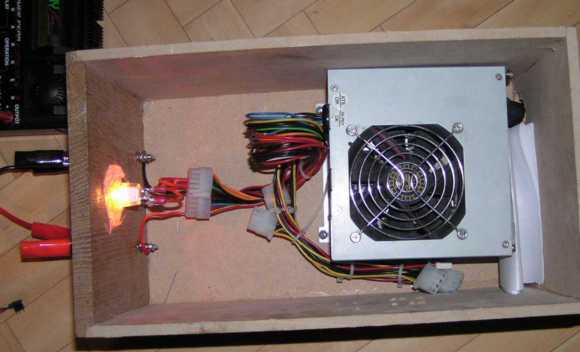

Voici un exemple des plus simple de mise en boite, nécessaire pour la protection électrique et la lampe qui va vous brûler les doigts. Pas de couvercle pour ventiler.
La lampe est une lampe halogène de salle de bain.
C'est une alim ATX de 300w
Le +12v de sortie est bien sûr le fil jaune (caché en partie par un autre rouge).
Cette alim est utilisée par un chargeur infinity 2 pour charger des packs d'accu CD-NI à 5 ampères.
L'alim ne bronche pas.
Exemple de câblage très propre fait par Patrick participant (Pat-29) à la mailing list ElectronLibre.
Exemple avec une résistance 4,7 Ohms 10watts. Attention, il faut une résistance capable de dissiper les watts et lui adjoindre un radiateur de dissipation. C'est la plaque de tôle support de la résistance visible sur la photo. Attention de ne pas toucher des pistes de circuit en faisant sa fixation.
Bornes à vis 4mm + Douilles 4mm de couleur rouge (+) noir (-).
Notez, la réunion des fils noirs ensemble et et la réunion des fils 12v jaunes ensemble (tirant sur l'orange sur la photo).
Le tout dans le boîtier avec une belle poignée de transport

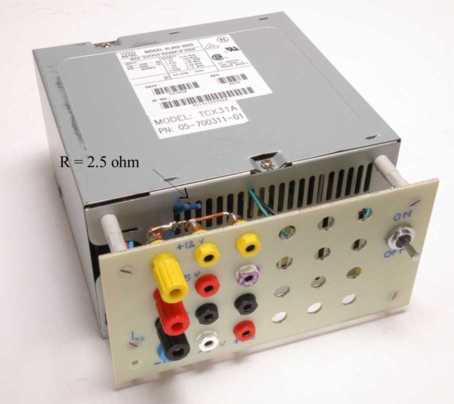

Pour la charge à mettre sur le +5v : Louis a mis une résistance de 2.5 ohm 10 W continu. (Il faut charger à 2 A - mini 1 A), La résistance est une résistance Caddock M 825 TO220 2.5 ohm 25 W, fixée sur une ouïe (tôle fer) avec boulon M3 + rondelle large).
Interrupteur ON/OFF : broche 14 (VERTE) et la masse 13 (NOIR) ou 15-16-17
Connexion (vue coté câble que j'ai coupée).
Plaque avant : Epoxy-Fibre de verre épaisseur de 2 mm, 4 entretoises de 30 mm Bornes à vis 4mm + Douilles 4mm de couleur : j'ai choisi ( jaune +12 V)( rouge +5 V)( Noir masse ..)
Réunir les douilles par un fil de cuivre rigide (20/10) et souder tous les fils de la bonne couleur .. sur les douilles correspondantes.
Une autre réalisation de face avant : par Robert BILLON voir sur son site
http://f3wm.free.fr/radio/lab_supply.html
Fait par Frédéric de Nancy, qui m'a contacté par mail. Voir les détails d'implémentation sur son site.
http://membres.lycos.fr/tiange/rc/alim/Le résultat du travail de Frédéric, d'autres photos sur son site.
