Ci-dessous un dossier de MicRolax, en image (le dossier pas Michel) suite au mail sur la mailing list Electron.Libre

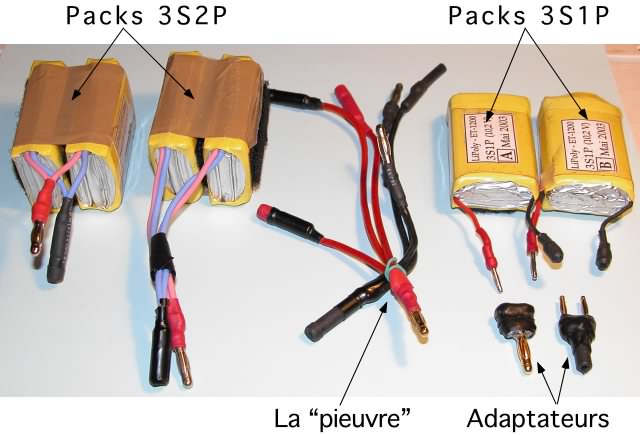

Photo 1: Ensemble Lipos :

On peut voir :

- Les 2 packs 3S2P soudés à demeure.
- Les 2 packs 3S1P
- La "pieuvre" ou "ensemblier" *
- Les 2 adaptateurs qui permettent de mettre en // les packs 3S1P



* Un oeil exercé remarquera une protection faite d'un simple bout de gaine
thermo (noire) sur l'une des fiches mâles, ceci dans le cas où on ne veut
confectionner qu'un pack 3S4P.

* Le petit élastique (vert) qui se trouve juste derrière les prises
males et femelles destinées au variateur est là pour éviter la bourde qui
tue : brancher le + batterie sur le - batterie. ET NE ME DITES PAS QU'AVEC
UN PEU D'ATTENTION ÇA N'ARRIVE JAMAIS... mais qu'est-ce que j'ai à crier
comme çà moi ?

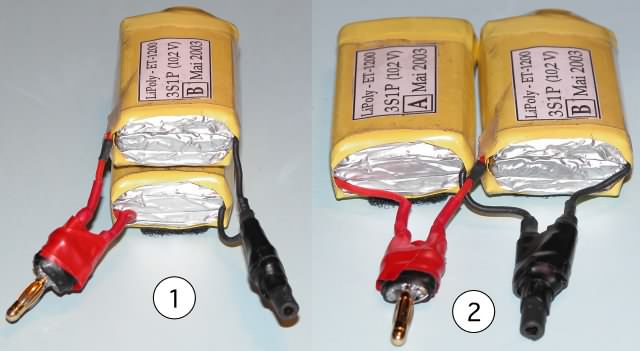

Photo 2 - Le pack 3S2P
formé du regroupement, à l'aide des adaptateurs des deux 3S1P.
Plusieurs dispositions sont possibles...



Imax : 14/16 A - Capacité : 2400 mA

Masse : 168 gr

1 - Dimensions (environ) : 65 X 45 X 40 mm
2 - Dimensions (environ) : 75 X 65 X 24 mm

Les connexions sont sécurisées avec un morceau de ruban adhésif.

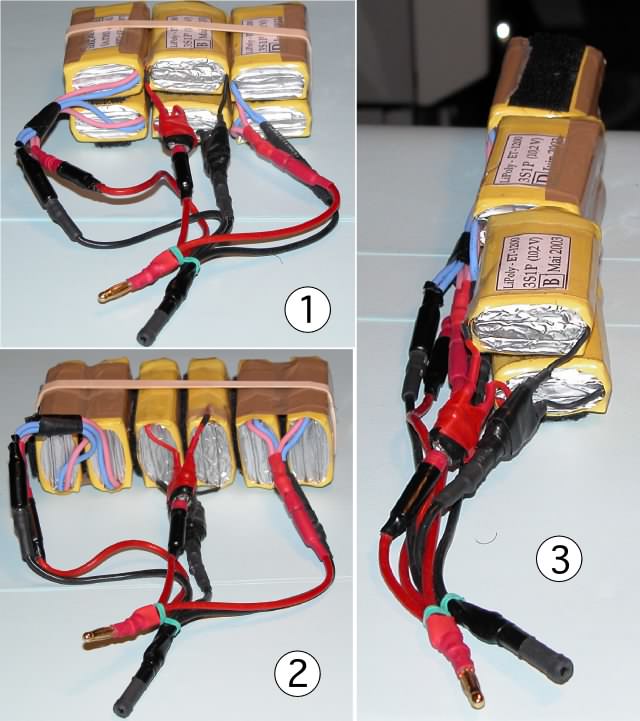

Photo 3 : Le pack 3S6P
qui utilise tous les composants de l'ensemble.

Imax : 42 / 48 A - Capacité 7200 mA

Masse : 532 gr

La aussi, plusieurs dispositions sont possibles :

1 - Dimensions (environ) : 170 X 65 X 40 mm
2 - Dimensions (environ) : 135 X 65 X 40 mm
3 - Dimensions (environ) : 190 X 45 X 40 mm



Remarque : avant d'interconnecter les packs entre eux, bien vérifier que les
tensions sont identiques à quelques centièmes de volt près...

J'utilise ces montages depuis deux mois environ, sans pb. particulier.
Pas plus de parasites que lorsque j'utilisais des NiCd.

La longueur cumulée des fils ne m'a pas non plus encore posé de soucis...
pourtant quand s'essaie à la 3D pas trop loin du sol, les remises de gaz
sont parfois brutales pour sauver des situations délicates.

That's all folk's

MicRolax

Ce qui permet avec 6 packs 3S1P Lipo (ET 1200 par exemple), tu peux t'organiser ainsi :

- 2 packs 3S2P montés avec des fiches 4 mm.

- 2 packs 3S1P libres (séparés) montés avec des fiches 2 mm

- 2 adaptateurs permettant de regrouper, si besoin est, ces deux derniers
packs en parallèle avec des prises 2mm en entrée et 4 mm en sortie, de
manière à former un pack 3S2P.

- 1 "regroupeur" permettant de monter 2 ou 3 packs 3S2P en parallèle.

Avec cet ensemble, tu peux faire voler des modèles allant de l'indoor (max
8A et 1200 mA de capacité) à l'avion de 1,50 genre trainer de voltige ( Max
48A et 7200 mA de capacité).

Tandis que l'achat d'un seul gros pack genre 3S6P monobloc ne te permettra
de faire voler que des gros modèles.

Ainsi, j'utilise les packs 3S1P pour faire voler des modèles comme :

- Toro
- Drenalyne
- Trick
- F700
- Holiday
- Musketier (léger)


J'utilise les packs 3S2P pour :

- Tilt
- Micro-Fun
- Baronnet
- Musketier (grande autonomie)

J'utilise un groupement de 3S4P pour :

- Too-Moche

Et le groupement 3S6P pour

- Supra Electro.

A part dans ce dernier cas, je peux toujours faire voler plusieurs modèles
lors de chaque séance au terrain.

Tout ça avec seulement au départ 6 pack 3S1P

A+

MicRolax
