Création d'étiquette en ardoise

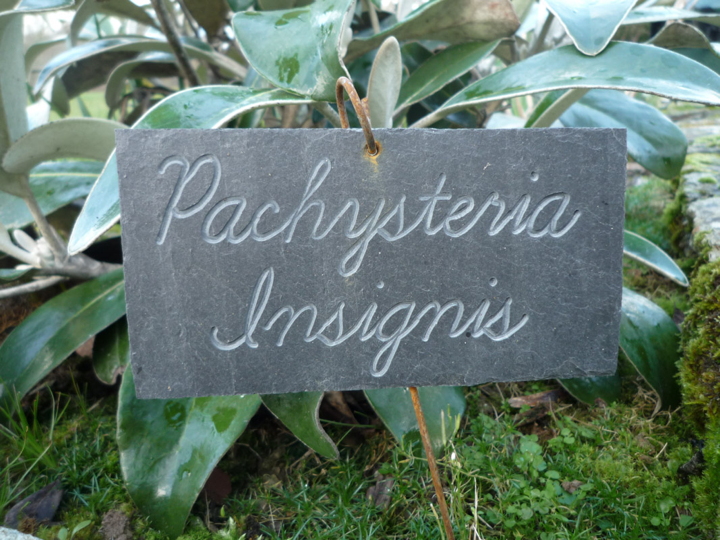

Pour commencer le résultat


resultat_Ardoise_1050156

J'ai utilisé CamBam pour la gravure sur une CNC OMM+.

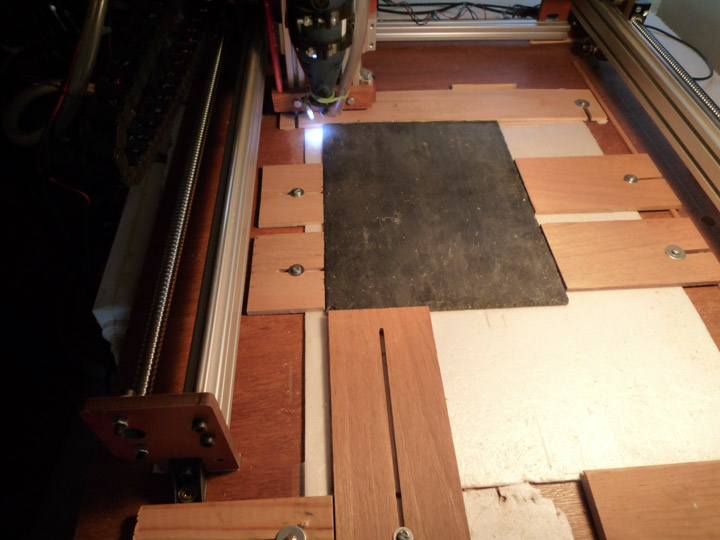

Calage de l'ardoise


Calage_Ardoise_1050130



Gravure

Étant fort débutant, j'ai commencé au pif. Je grave avec une fraise de 1mm à vitesse 200, passe de 0,1mm.

À 0,2mm la fraise de 1mm casse si passage sur une zone un peu dure ou une bosse. Avec une fraise de 1,5mm cela va en vitesse 300, passe de 0,2mm, mais c'est moins beau.

L'idéal serait la première passe à 0,1mm et 0,2mm après. Mais malheureusement, CamBam ne permet pas de définir une première passe différente. Il permet de le faire uniquement pour la dernière passe.

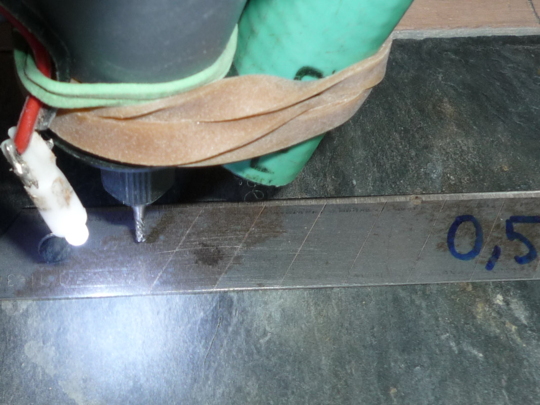

J'ai pallié le problème des bosses en réglant le zéro de fraisage avec une plaque bien plane par-dessus l'ardoise, ici une lame de cutter, ceci pour positionner sur les plus hautes bosses. Ce n'est pas très pro, mais c'est rapide à faire.



MesureBosse

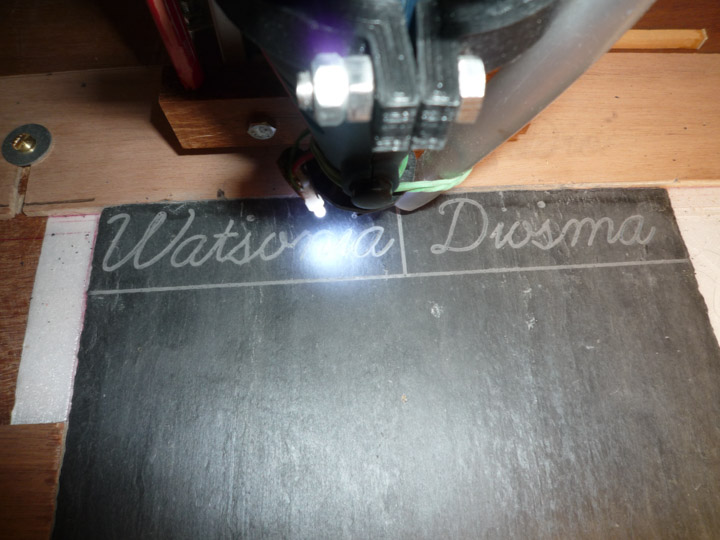

La première passe ne traite pratiquement que les bosses et rallonge le nombre de passes. Pas grave, j'ai tout mon temps, car toujours du travail sur mes avions en construction.


Gravure_Ardoise_1050133

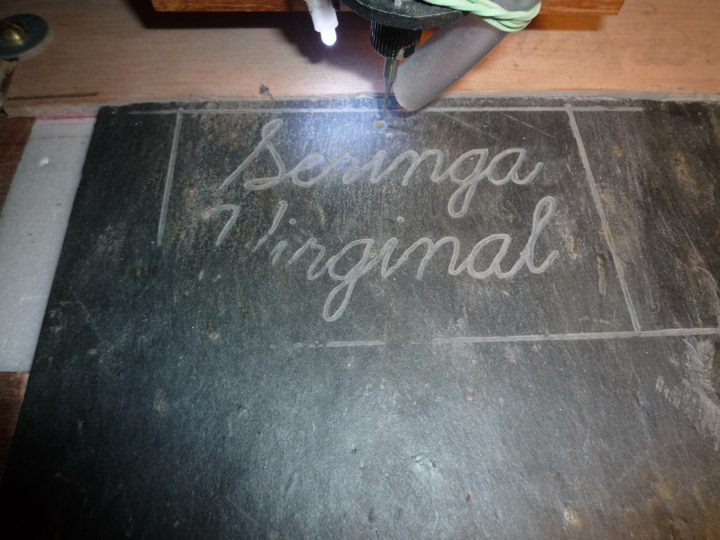

Ici, un exemple, où vous pouvez voir le problème des creux et des bosses, et la qualité très rustique de mes ardoises de récupération.


rectangle

Si vous avez une surface bien plane, vous pouvez utiliser une fraise à graver en V, comme d'écrit dans cet article de l'atelier-des-fougeres.





Le choix de la font

Il faut une police « simple ligne » , en anglais « Single Line Fonts », pour ne pas avoir un tracé double pataud.

Police aussi appelée « police filaire », c'est-à-dire une police sans épaisseur.

Malheureusement le format .TTF (True Type Font) ne supporte pas les formes ouvertes nécessaires à la création des polices filaires.

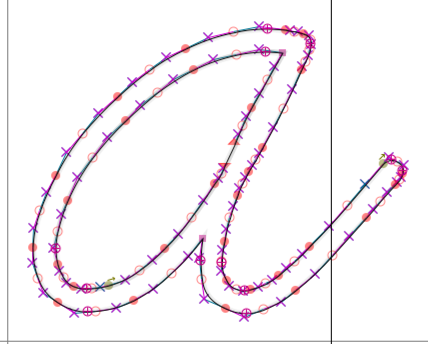

En pratique, il existe très peu de polices filaires. Toutes les fontes sont en doubles lignes fermées, comme ceci.


aFont



Il existe un lot de polices filaires faites par George Race documenté en français sur le site usinage ou directement en anglais chez George Race.


Elles ne me plaisaient pas. Je voulais une vraie font manuscrites, comme celle-ci.


manuscrite

Vous pouvez en trouvez une vingtaine chez tobal.fr

J'ai choisi la font « LearningCurve » que j'ai modifié pour être en filaire.

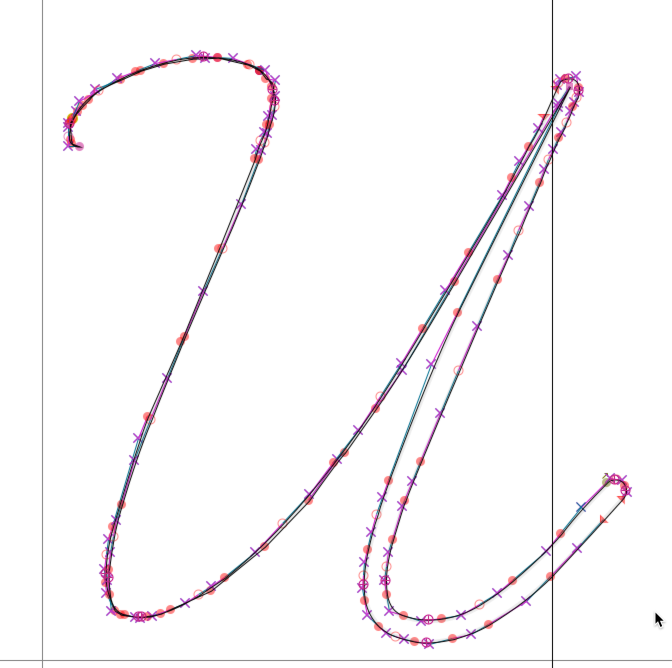

Il faut faire juxtaposer les deux lignes, un travail fastidieux. Ici, en exemple le "u" fait à moitié pour la démonstration.



Ufont

J'ai déjà fait toutes les minuscules et un tiers des majuscules.

J'ai fait un "A" majuscule personnelle, car le "a" majuscule initial est juste le "a" minuscule agrandi. j'en ai fait un plus dans le style de la font.


Amajuscule

J'ai appelé cette fonte filaire « algLearningCurve » pour que l'on puisse toujours utiliser celle de base « LearningCurve ».

À télécharger en zip à algLearningCurveV81.ttf.zip

Et pour le source, si vous voulez modifier algLearningCurveV81.sfd.zip

Pensez à venir de temps en temps voir si j'ai fait d'autres lettres majuscules. J'incrémente le numéro de version à chaque modification.



Notez, la fraise va passer deux fois au même endroit, puisque que les lignes se superposent.



J'ai enlevé les parties fermées du milieu des lettres comme dans le "a" pour éviter un troisième passage au même endroit.





Fichier et utilisation CamBam


Pour ceux qui utilisent CamBam, voici les fichiers.

Téléchargez Init .cb 2019-03-03

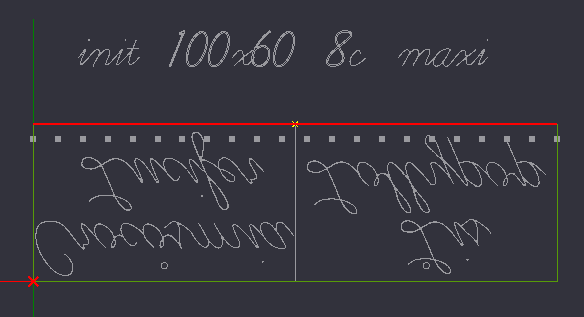

Il y a 4 fichiers pour différent type d'étiquette, simple ligne, double ligne, et des tailles différentes en hauteur pour s'accommoder des lettres comme le « f » qui déborde en haut et en bas.

La ligne de points carrés c'est un guide de position du texte.

Surtout n'oubliez pas qu'une CNC grave à l'envers pour les axes X et Y.


CamBam10

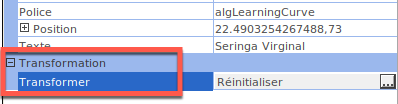

Pour retourner le texte choisir « Transformation ».


transformation10

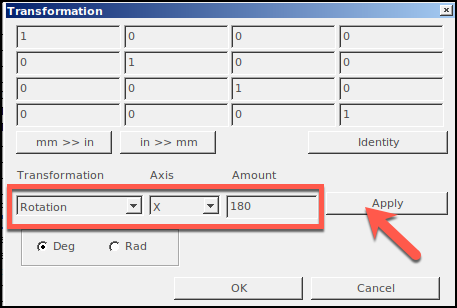

Puis rotation axe des X de 180°.


transformation

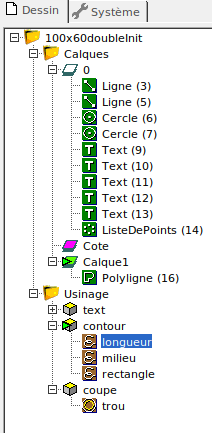

Pour la limite de l'étiquette, vous avez soit l'option « longueur » qui est la ligne basse ou le rectangle complet qui délimite l'étiquette.


CamBam20




Merci
