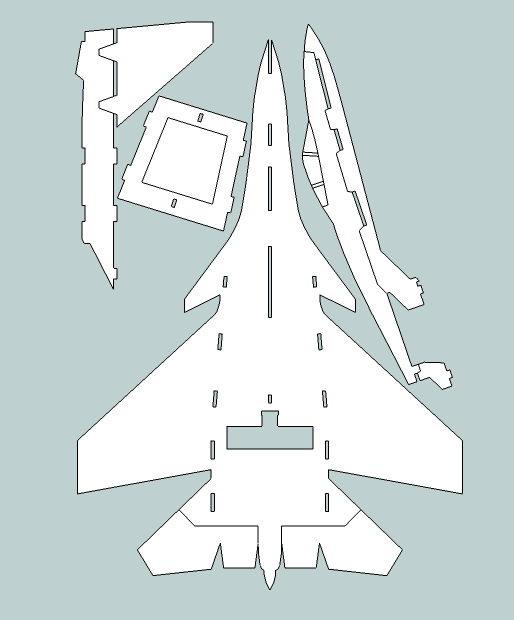

Vu du plan original du site rc.tomhe.net

Photo PlanAll

Mes fichiers .DXF

En supplément des plans initiaux, j'ai rajouté :

• Des découpes support moteur.
• Des bandes, pour le maintien du capot d'accès accu.
• Une découpe du cockpit pour masquage peinture.
• Ajout des encoches pour les servos.
• Deux cales pour aider la courbure des dérives au collage.
• Deux tailles d'étoile rouge.

Ma CNC étant limitée à 480mm en largueur, j'ai dû faire par demi-aile, et sans l'empennage.

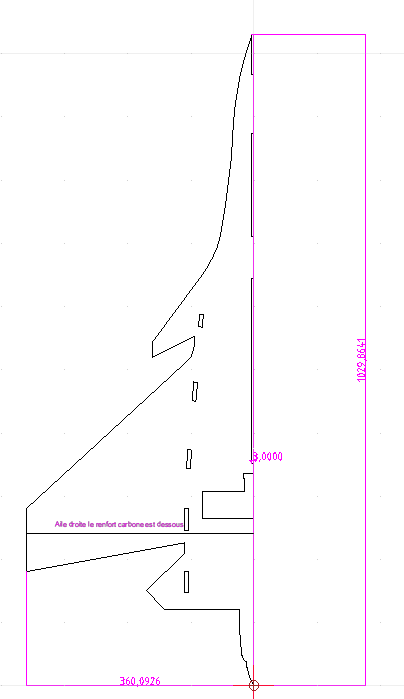

Ayant choisi de mettre le jonc carbone de renfort à l'intrados et celui-ci étant de 1x3mm, soit la moitié de l'épaisseur du Dépron, c'est donc, sur l'image ci-dessous, l'aile droite vue du dessous.

Photo Aile-droite

Attention, de ne pas faire deux demi-ailes droites pour la rainure du jonc carbone de renfort, car j'ai utilisé un jonc carbone de 1x3mm, qui donc ne travers pas, d'ou l'importance du gauche et droit de l'aile.

Mon .DXF ne comporte que le côté droit. J'ai fait le gauche par retournement dans CamBam.

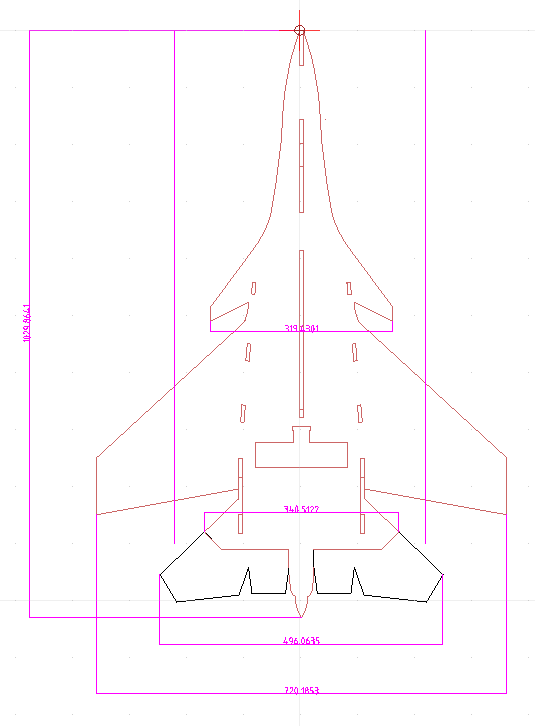

Si vous avez une CNC de grande taille vous pouvez faire en une seule pièce avec le plan original, ce qui inclus l'empennage.

Photo Aile_Originale

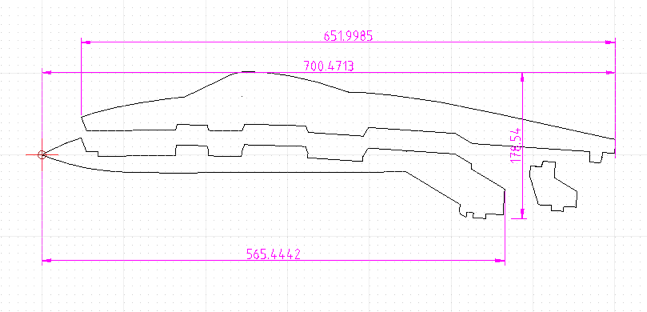

Le fuselage

Le fuselage, avec la petite pièce du support des entrées d'air réacteur.

Photo Fuselage

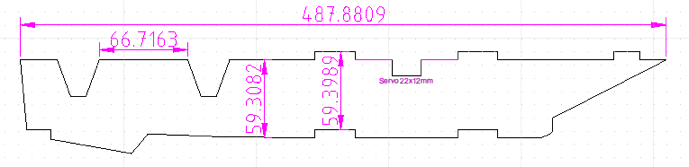

Le support dérive

Il y en a deux. J'ai ajouté l'encoche pour le servo.

Photo Support-Derive

L'empennage

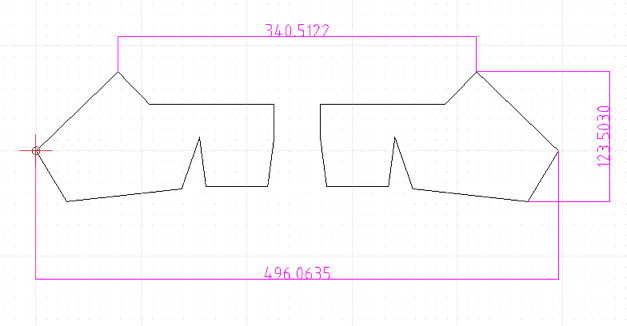

L'original, avec la découpe en "V".

Photo Empennage-Original

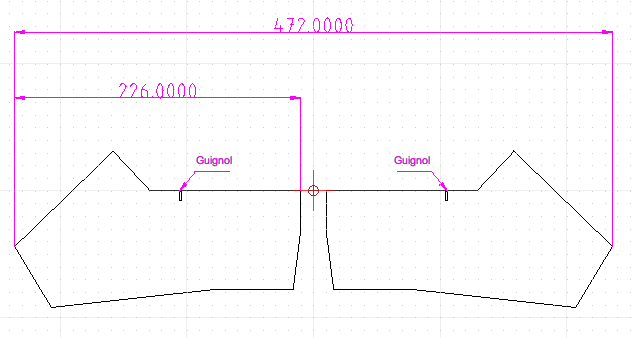

Pour plus de solidité, j'ai supprimé le "V", et j'ai tracè la découpe pour les guignols.

Photo EmpennageALG

Les deux versions sont dans le téléchargement.

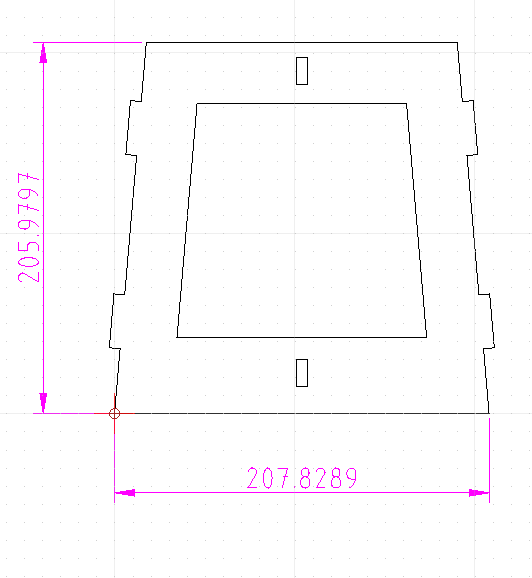

Rectangle de dessous des réacteurs

Le petit côté est vers l'avant.


Photo LeRectangle

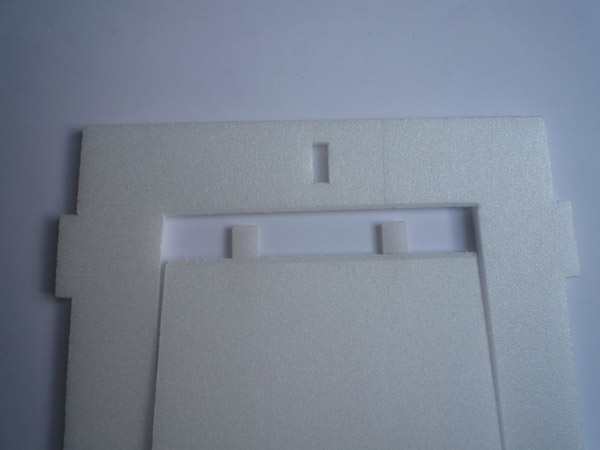

Avec son capot d'accès aux accus. J'ai choisi son maintien par de petites charnières.

Photo Capot-Accu

Le support moteur

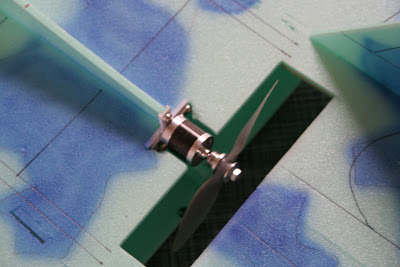

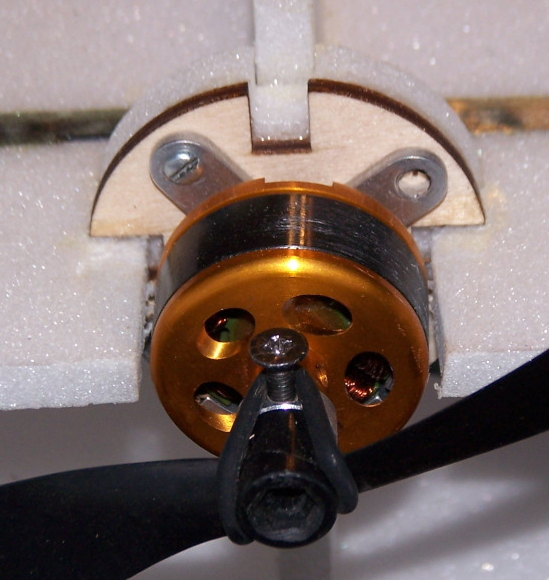

Deux options proposées sur le weeb.

Photo Support-Moteur-option1



Photo Support-Moteur-option2

La deuxième me paraît nettement plus solide.

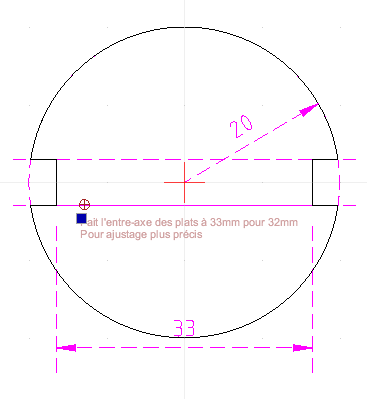

Il y en a un en Dépron sur lequel se colle celui en CTP.

Photo Support-Moteur

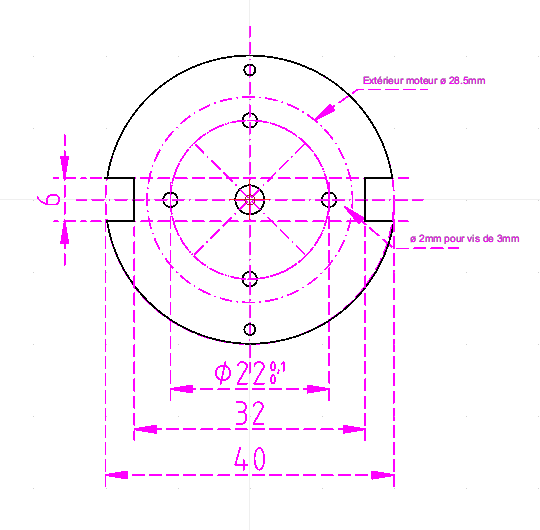

Mon moteur est un Emax 2805 KV2840 29g 2S et 3S 121W 300 à 400g .

Photo moteur

Les fichiers .DXF

Aile Droite.dxf
Aile_Originale.dxf
Cockpit.dxf
Derive.dxf
Empennage.dxf
EmpennageALG.dxf
EtoileRougeAile.dxf
EtoileRougeDérive.dxf
Fuselage.dxf
FuselageCamBam.dxf (Les 2 parties dissociées)
LeRectangle.dxf
Support_Derive.dxf
Support_moteur.dxf
Dépron Support moteur CF2805_Sukhoi37.dxf

Disponible contactez moi.




Page suivante la construction
