Caudron C450

ParkFlyer XXL de Laurent Buissyne


Caudron

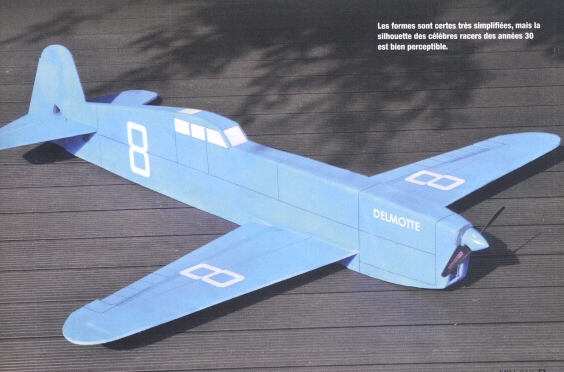

C'est un plan encarté publié dans la revue MRA 860 de oct-nov 2017, plan créé par Laurent Buissyne.

Sur le site de Laurent vous trouverez un tutoriel de montage et une vidéo de vol sur YouTube.


Ici sur mon site vous trouverez les fichiers .DXF et CamBam pour découper les pièces sur une commande numérique.

La taille de ma machine CNC étant limitée en taille, F8 le dessus de l'avion et le flanc ne sont que partiellement dessinés. Il faudra prolonger les lignes droites à la main.



Vue d'ensemble


Sur une planche de dépron de 80 sur 124cm, il est possible de faire toutes les pièces sauf le stabilisateur.

Découper deux bandes de 23cm sur 124cm pour les flancs.

Le reste donne ceci :

All
Photo All

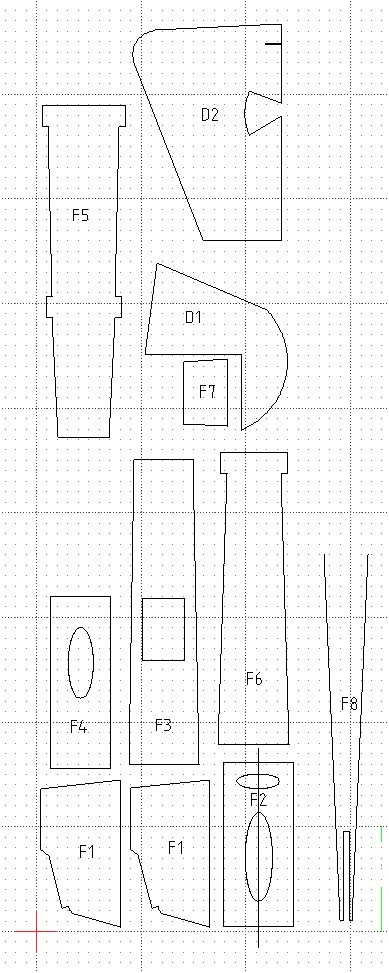

J'ai fait les fichiers DXF pour la découpe et regroupant plusieurs éléments : PlancheF1-F2.dxf , PlancheF4-F3-F6.dxf , Planche-F5-D1-F7-D2.dxf.

F8 60x564 est découpé à part sur ma machine. Je n'ai pas assez de largeur.


En plus des planches, les fichiers DXF existent pour chaque élément en deux versions, une version avec les cotes et une version sans les cotes, car mon générateur de G-code CamBam digère mal le calque avec cote.

Le fichier "CoupleMoteur" doit être terminé suivant les trous de perçage correspondant au moteur que vous aurez choisi.

Téléchargement des fichiers DXF ici à CaudronDepron6mmDXF



Fichiers CamBam

Je vous donne en téléchargement mes fichiers CamBam. Utilisez-les avec beaucoup de précautions, je suis débutant en CamBam, et j'ai eu quelques soucis. CamBam ne traitait pas correctement les ellipses. Sur F4 l'ellipse est de travers et j'ai dû faire F2 individuellement.

D'autres par mes connaissances faibles de CamBam font que la découpe se fait en trois passages.

N'oubliez pas que dans le dépron il faut une vitesse rapide d'avance sinon le dépron fond. Je suis à 2200mm par min avec un outil de 1,5 mm de diamètre.

Téléchargement des fichiers CamBam ici à CaudronCamBam



Bonne découpe et bon vol
