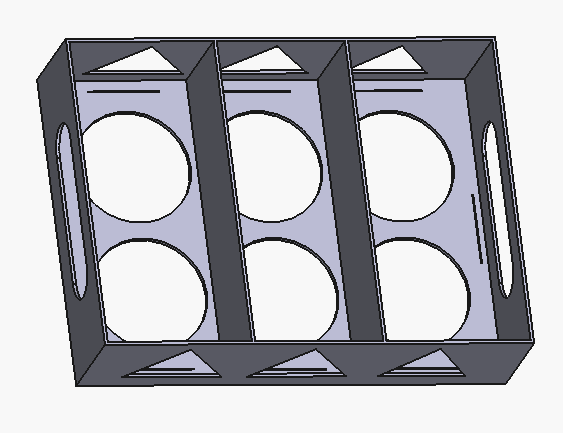

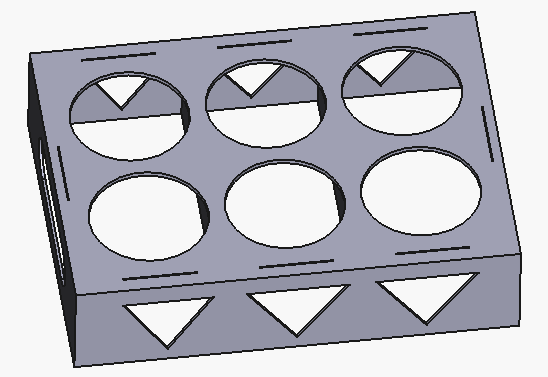

Boîte support

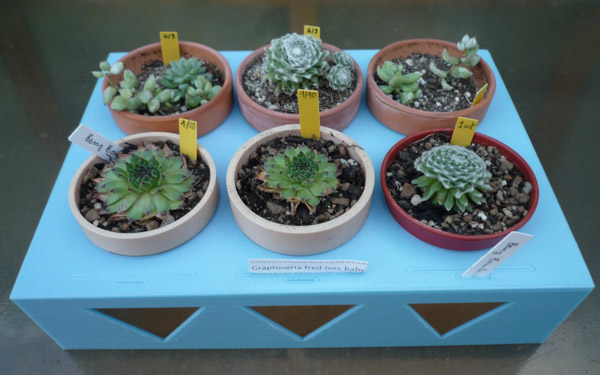

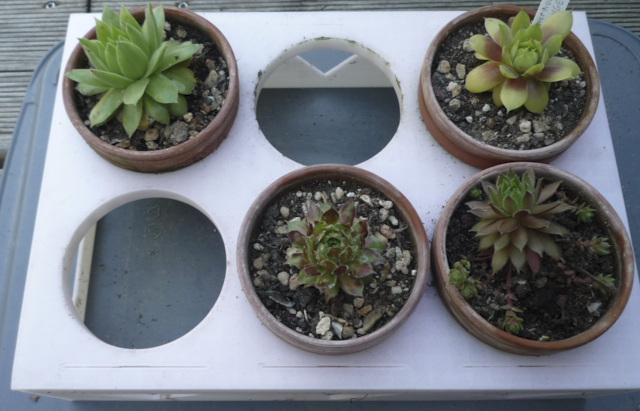

Pour 6 pots de 70mm de diamètre.

Avec une fente pour glisser une fiche de référence en papier.

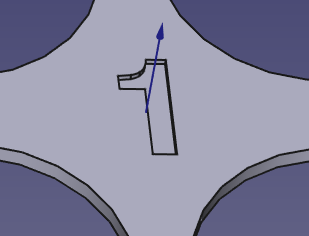

Et une autre pour glisser une étiquette plastique plus épaisse.

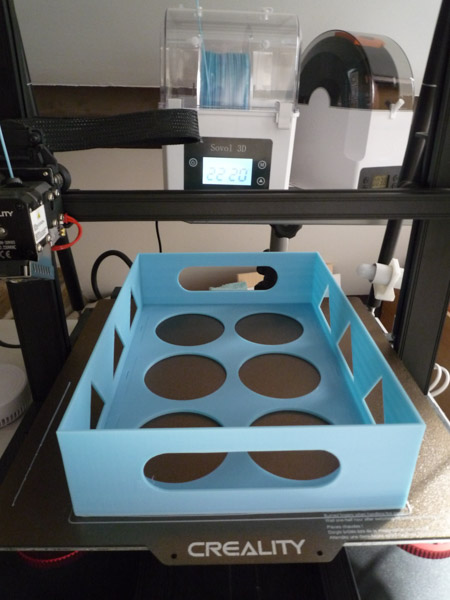

Il faut un plateau de 30x30cm.

Notez, cela passe sans avoir l’option « support » dans le slicer.

J’ai fait quatre tailles pour les stocker en poupées gigognes.

taille 1 --> 260x180

taille 2 --> 266x186

taille 3 --> 272x192

taille 4 --> 278x198

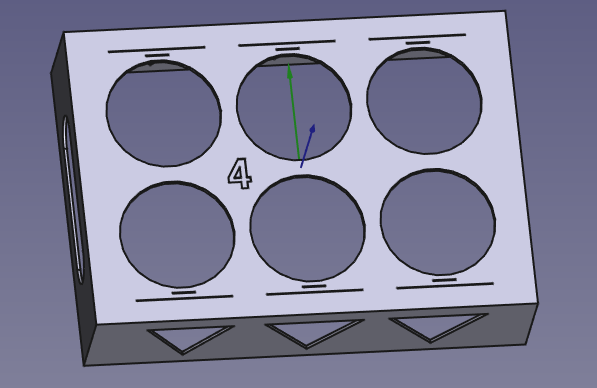

Le numéro est marqué sur la face

Avec quatre fichiers .STL

--> 1-BoitePot70-260x180.stl

--> 2-BoitePot70-266x186.stl

--> 3-BoitePot70-272x192.stl

--> 4-BoitePot70-278x198.stl

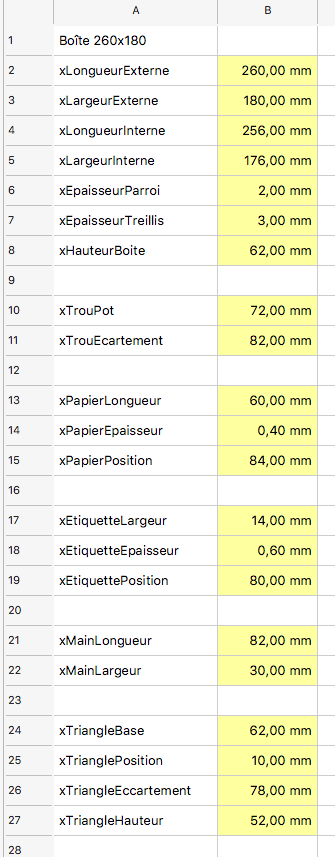

Fait avec FreeCAD avec un Spreadsheet contrôlant toutes les dimensions.

Téléchargement des quatre FichiersSTL

Téléchargement des quatre FichiersFreeCad

Attention : J’ai utilisé une version de développement de FreeCAD en 0.22. Il y a un risque que le fichier .FCStd ne soit pas compatible avec la version précédente 0.21
