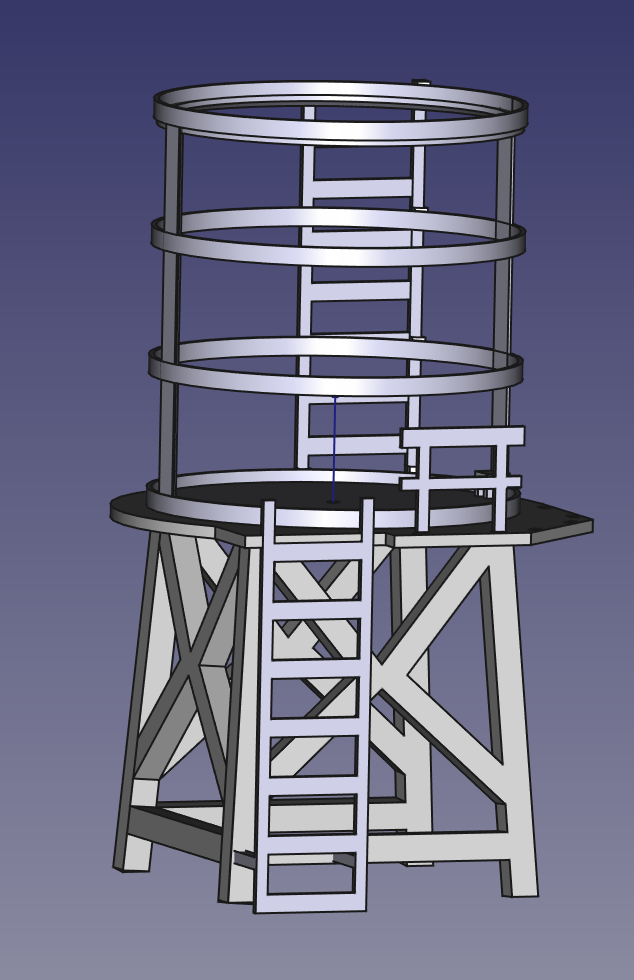

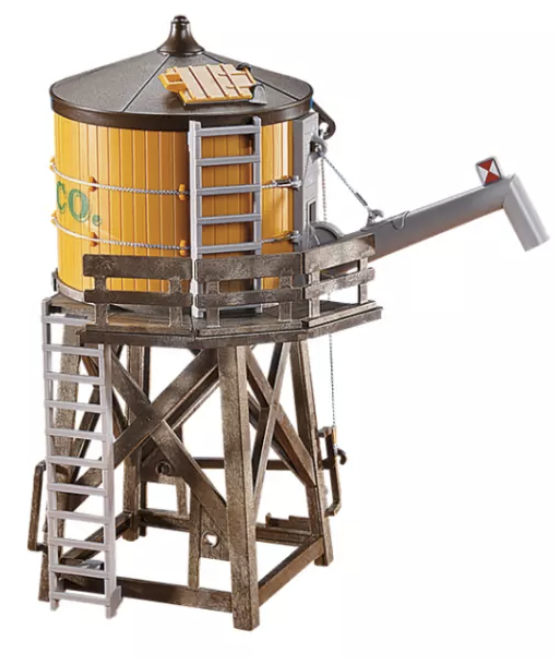

J’ai utilisé comme modèle le style château d’eau, qui sert à alimenter les trains à vapeur de l’époque western.
Le réservoir de diamètre 120mm et de 120mm de haut contient un demi-litre.
La totalité du design FreeCAD est paramètré, si vous voulez agrandir.
Vue en éclatée fait avec le logiciel FreeCAD.

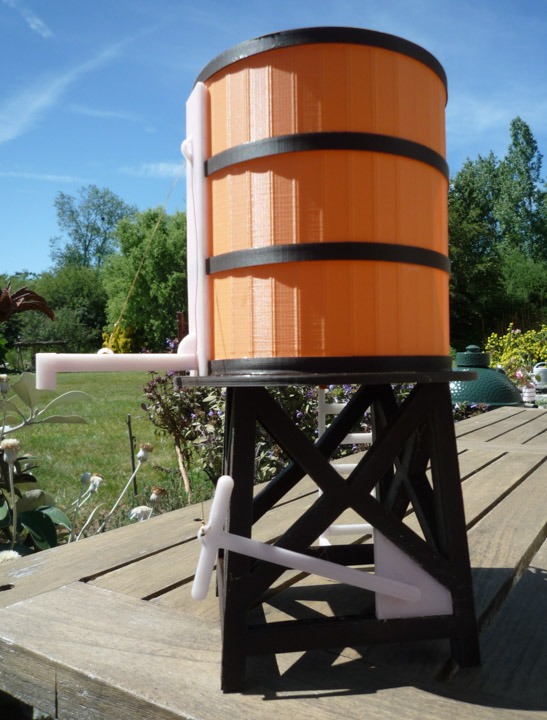

La perche est en deux parties, la perche elle-même et le gicleur. Le gicleur est amovible pour pouvoir le déboucher.
La perche est trouée à Ø3mm, le gicleur à 1,4mm pour faire goûte à goûte.

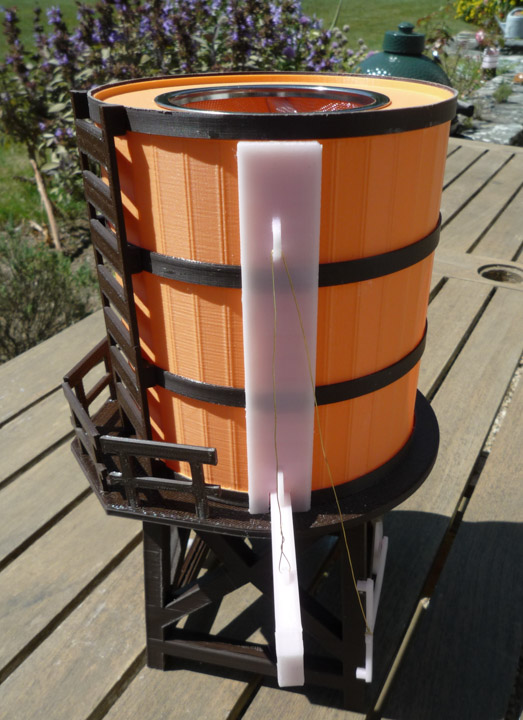

Un filtre avec son support est prévu. Sur cette photo le filtre est de diamètre 8cm, filtre trouvé sur internet. 12,59€ les deux. Depuis, j'en ai trouvé un de Ø9,5cm 6,38€ pièce.

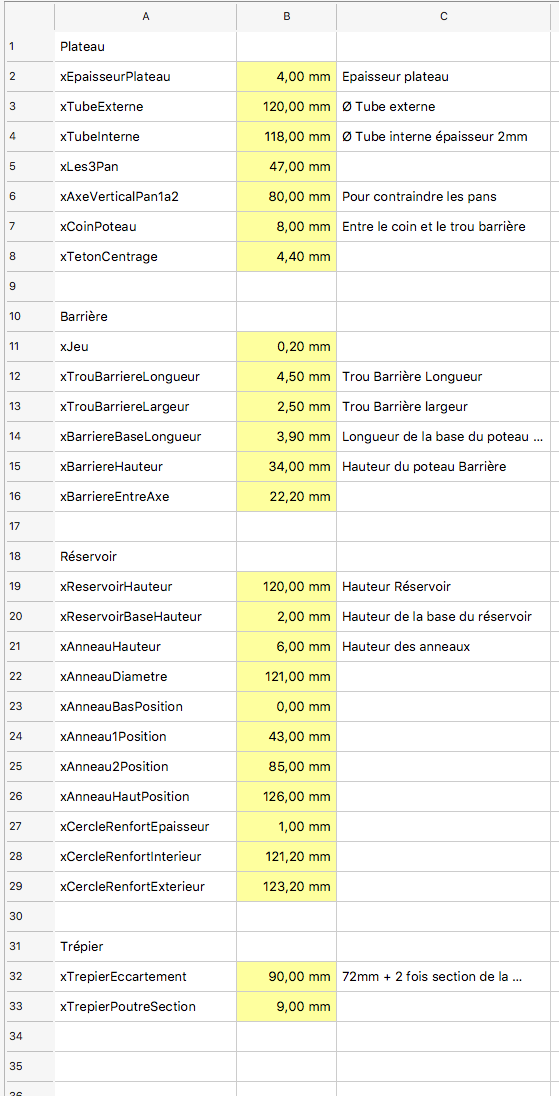

Pour permettre de faire des tailles différentes, les côtes sont paramétrées dans un spreadsheet FreeCAD.
Pour éviter les supports très coûteux en temps et filament, j’ai prévu d’imprimer le réservoir et l’étrier sans support.
La jonction entre le réservoir et l’étrier se fera par un téton et non par emboîtement. Pour cela le réservoir et la base de l'étrier sont percés en leurs centres. Le téton est collé au fond du réservoir pour garantir l’étanchéité.
L’étrier s’imprime à l’envers, les pattes en l’air.
Sans support la barre horizontale de l’étrier ne sera pas parfaitement plane. C’est presque invisible. Avec support vous doublez le temps et coût d'impression.
Plateau+Etrier 11H14 117g en 9mm 117*0,03=3,51€
Réservoir 10H14 90g
Échelle réservoir 48min
Les branches de l’étrier sont en 9mm pour donner l’impression de solidité. J’ai essayé 7 et 8 et finalement choisi 9mm. La pente est de 4°.

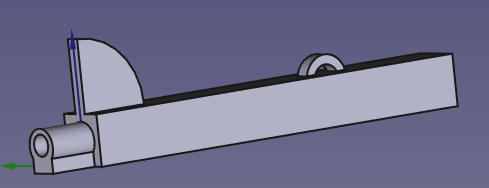

Il faut impérativement imprimer la perche et le gicleur sans support, sinon le canal d’écoulement d’eau sera bouché.
Pour cela, j’ai fait en deux parties, perche séparé du gicleur.
Toujours pour éviter un support, j’ai fait le tenon de jonction au réservoir en forme de trou de serrure qui fait office de support.
Ne collez pas le gicleur pour pouvoir le déboucher ou changer sa taille d'écoulement. J’ai mis un diamètre de 1,4mm qui donne un goûte à goûte régulier.
J’ai tenté sur mon imprimante CR-10 Smart Pro mono buse de faire de la bicouleur pour les cercles de renfort.
J’ai réussi, mais finalement, je n’ai pas voulu prendre le risque sur une impression qui dure 11 heures.

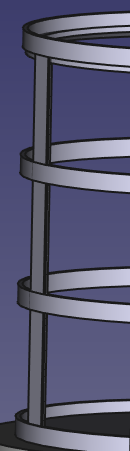

J’ai donc fait des cercles de renfort séparés.
Il y a trois cercles avec rebord « CercleRenfordAvecRebord » et un cercle sans rebord « CercleRenfortSansRebord » dans les fichiers .stl.
Trois avec rebord, un sans rebord en bas.

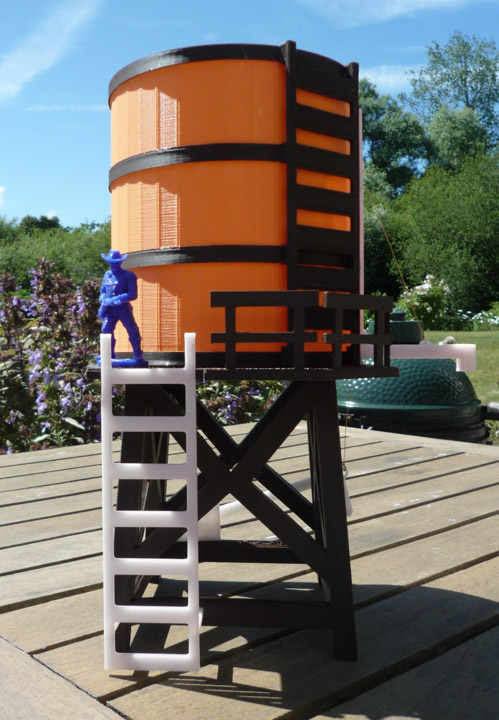

J’ai trouvé le personnage sur thingiverse référence « Kit Carson from Tex Willer comics 28mm - 4824136 » agrandit à 140%
Téléchargement de l'ensemble des fichiers .STL dossier zip.
Téléchargement du fichier de création :
30 Juin 2024 version W45 version filtre Ø8cm
J'attends de recevoir le filtre Ø9,5cm pour une nouvelle version.
Attention : J’ai utilisé une version en développement la « 0.22.0.37669 » n’ayant jamais pu installer la version officielle 0.21 sur mon Mac. Je suis donc passé directement de la 0.20 à la 0.22.
Très probablement, le fichier FreeCAD risque de ne pas être modifiable en 0.21.
